Étude rt2012 thbce : définition et étude thermique complète
L'essentiel en bref
L'analyse thbce (thermique bâtiment construction équipement) quantifie les dépenses énergétiques totales d'un édifice en combinant performances de l'enveloppe et efficacité des installations techniques. Elle détermine le coefficient cep de la rt2012 pour contrôler la conformité au plafond normatif. Cette analyse prolonge l'examen du bbio en considérant les performances effectives des systèmes de chauffage, production sanitaire, renouvellement d'air et luminaires. Malgré son remplacement par la re2020, cette analyse demeure indispensable pour les opérations encore régies par la rt2012.
L'analyse thbce rt2012 : évaluation énergétique intégrale
L'analyse thbce (thermique bâtiment construction équipement) représente la phase d'évaluation thermique rt2012 qui succède à l'examen bbio en incorporant l'intégralité des installations énergétiques du projet. Cette évaluation détaillée simule les échanges complexes entre l'enveloppe passive de la construction et ses dispositifs actifs, permettant la quantification des dépenses énergétiques réelles en conditions opérationnelles. L'analyse thbce établit le coefficient cep (consommation primaire) et contrôle le respect de la température conventionnelle intérieure (tic), parachevant ainsi la triple exigence normative rt2012. Si la rt2012 ne régit plus les programmes neufs depuis la mise en œuvre de la re2020, cette évaluation reste nécessaire pour les chantiers engagés sous l'ancien référentiel.
Nature et finalités de l'analyse thbce rt2012
L'analyse thbce (thermique bâtiment construction équipement) constitue l'évaluation thermique normative complète associant simultanément les propriétés de l'enveloppe architecturale et les performances de tous les dispositifs énergétiques implantés.

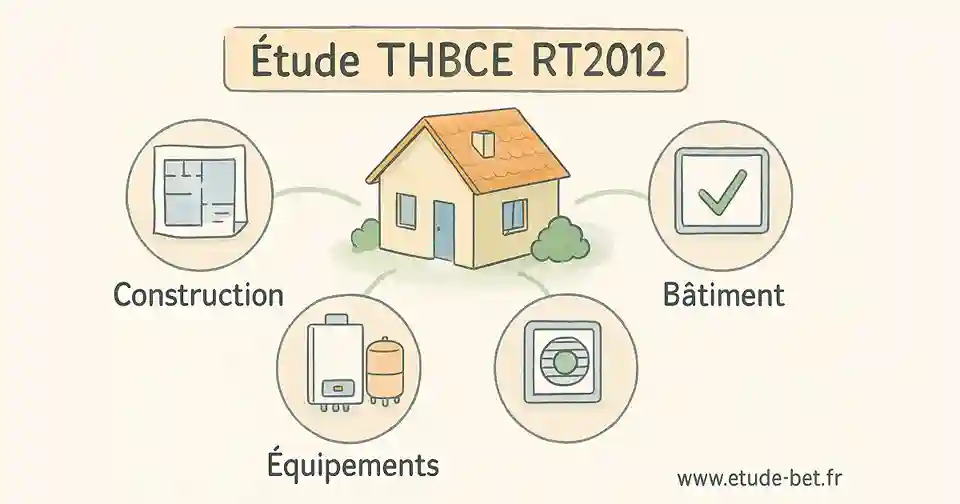

Dimensions de l'analyse thbce
L'analyse thbce articule quatre axes complémentaires :
- Thermique : simulation du fonctionnement thermique global du bâtiment équipé
- Bâtiment : intégration des propriétés architecturales et spatiales
- Construction : prise en compte des procédés constructifs et composants
- Équipement : efficacité des installations RT2012 pour chauffage, ECS, aération et luminaires
Cette méthodologie intégrée permet l'évaluation des interactions effectives entre enveloppe passive et dispositifs actifs de la construction.
Insertion dans le processus rt2012
L'analyse thbce s'intègre dans l'enchaînement normatif rt2012 :
- Examen bbio : efficacité de l'enveloppe hors considération des installations
- Analyse thbce : efficacité globale incorporant tous les dispositifs énergétiques
- Vérifications et mesures : contrôle de conformité de réalisation, notamment les mesures d'infiltrométrie
- Certification d'achèvement : validation finale de la conformité rt2012

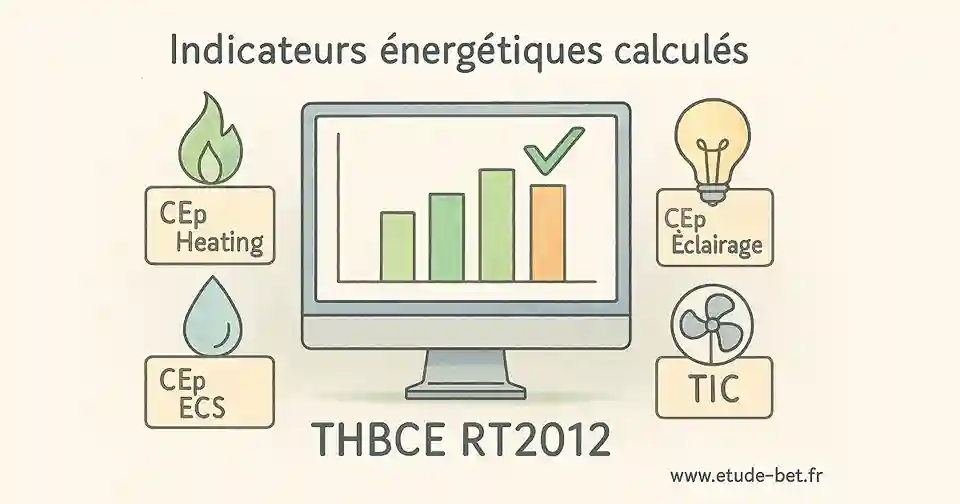

Coefficients établis par l'analyse thbce rt2012
L'analyse thbce génère les coefficients énergétiques complémentaires au bbio pour confirmer la conformité rt2012 intégrale du programme.
Coefficient cep : dépense d'énergie primaire
Le cep (consommation d'énergie primaire) évalue la dépense énergétique annuelle du bâtiment pour les cinq postes normatifs rt2012. Il s'exprime relativement à la SHONrt de la construction :
Postes inclus dans la détermination cep rt2012
- Chauffage : garantie de la température de confort en saison froide
- Refroidissement : conditionnement d'air et rafraîchissement en période chaude
- Génération d'eau chaude sanitaire : exigences hygiéniques et domestiques
- Luminaires artificiels : compensation en cas d'éclairement naturel déficient
- Auxiliaires : aération, circulation, pompage, pilotage
Le cep s'exprime en kWhEP/m².an et ne doit pas dépasser le plafond cepmax normatif modulé selon le secteur climatique, l'altitude et les spécificités du programme.
Contrôle tic : température conventionnelle intérieure
La tic (température intérieure conventionnelle) apprécie le confort estival de la construction sans dispositif de rafraîchissement. Cette vérification simule la température intérieure maximale obtenue durant la période de 5 jours successifs les plus torrides.
La tic déterminée doit demeurer inférieure à la tic de référence augmentée de 2°C, assurant un confort estival satisfaisant sans sollicitation excessive de la climatisation.
Génération des documents xml
L'analyse thbce produit les documents techniques obligatoires :
- Document xml thbce : informations exhaustives pour organismes de contrôle
- Dossier rset : documentation technique approfondie
- Certification pcmi14 : récapitulatif pour dépôt autorisation d'urbanisme
- Dossier synthétique : support de communication projet
Illustration de résultats thbce rt2012
Habitation individuelle 120 m² secteur H2 :
- Cep chauffage : 35 kWhEP/m².an (générateur gaz à condensation)
- Cep ECS : 18 kWhEP/m².an (génération gaz instantanée)
- Cep luminaires : 3 kWhEP/m².an (technologie LED)
- Cep auxiliaires : 6 kWhEP/m².an (aération simple flux)
- Cep global : 62 kWhEP/m².an (conforme cepmax = 65)
Procédure de calcul thbce rt2012
L'analyse thbce emploie la procédure TH-BCE 2012 qui simule le fonctionnement énergétique du bâtiment et de ses installations selon un découpage temporel mensuel. L'investissement pour cette prestation THBCE fluctue selon la complexité du programme.
Modélisation thermique à pas mensuel
La procédure thbce rt2012 repose sur une modélisation thermique à résolution mensuelle :
- Résolution mensuelle : moyennes mensuelles des paramètres climatiques
- Sectorisation thermique : partition en secteurs aux comportements uniformes
- Simulation installations : efficacité selon les conditions opératoires
- Couplages thermiques : interactions entre enveloppe et dispositifs énergétiques
- Pilotage conventionnel : commande standardisée des équipements
Informations requises pour l'analyse thbce
L'analyse thbce requiert des renseignements précis sur tous les aspects du programme :
Données nécessaires pour l'analyse thbce rt2012
- Propriétés bbio : informations de l'examen préalable sur l'enveloppe
- Dispositif de chauffage : nature, puissance, rendements, commande
- Génération ECS : installations, capacité, réseau, bouclage
- Dispositif d'aération : VMC, volumes, dépenses auxiliaires
- Luminaires : puissances implantées, dispositifs de pilotage automatique
- Ouvrants : coefficients thermiques et surfaces vitrées
- Dispositifs spécifiques : solaire thermique, photovoltaïque, récupération
Représentation des efficacités installations
L'analyse thbce représente précisément les installations énergétiques :
- Rendements fluctuants : efficacité selon la sollicitation et les paramètres
- Fuites de réseau : circuits de chauffage et production sanitaire
- Dépenses auxiliaires : circulation, ventilation, commande
- Programmation et commande : influence du pilotage sur les dépenses

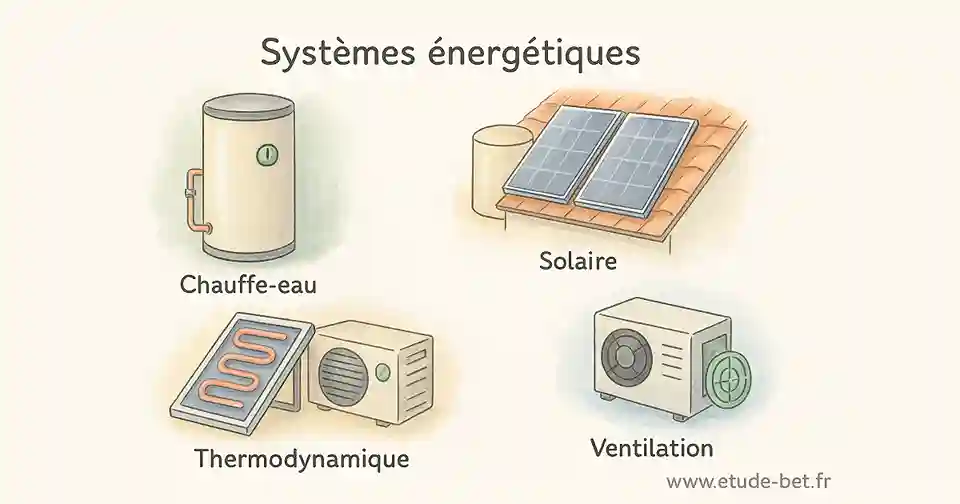

Installations et dispositifs examinés
L'analyse thbce évalue l'intégralité des dispositifs énergétiques de la construction et leur participation aux dépenses et au confort.
Dispositifs de chauffage rt2012
L'analyse thbce examine les efficacités de tous les générateurs thermiques selon les critères de sélection chauffage :
Générateurs thermiques rt2012
- Générateurs gaz : classique, basse température, à condensation
- Générateurs fioul : classique, basse température, à condensation
- Thermopompes : air/air, air/eau, eau/eau, géothermales
- Chauffage électrique : convecteurs, radiants, accumulation
- Chauffage biomasse : poêles, inserts, générateurs à granulés
- Circuits de chaleur : connexion aux réseaux urbains
Génération d'eau chaude sanitaire
La génération d'ECS constitue un poste significatif du cep rt2012 :
- Ballons gaz : accumulation, génération instantanée
- Ballons électriques : résistance, heures creuses
- Ballons thermodynamiques : sur air ambiant, air extérieur, sol
- Capteurs solaires : capteurs plans, tubes sous vide, appoint
- Génération combinée : couplage chauffage et ECS
Dispositifs d'aération
L'aération influence les dépenses énergétiques et la qualité d'air. Les dispositifs d'aération contemporains proposent plusieurs configurations :
- Aération simple flux autoréglable : volumes constants
- Aération simple flux hygroréglable : adaptation à l'humidité
- Aération double flux : récupération thermique sur air vicié
- Aération naturelle : ouvertures, conduits à tirage naturel
Plafonds normatifs et conformité rt2012
L'analyse thbce contrôle le respect des contraintes RT2012 pour les coefficients cep et tic selon les spécificités du programme. Ces plafonds sont établis par l'arrêté RT2012.
Plafonds cep par secteurs climatiques
Les plafonds cepmax fluctuent selon l'implantation territoriale :
Illustrations de plafonds cepmax rt2012 (habitations individuelles)
- Secteur H1a (Nord-Est) : cepmax ≈ 65 kWh/m².an
- Secteur H1b (Nord-Ouest) : cepmax ≈ 65 kWh/m².an
- Secteur H1c (Centre-Est) : cepmax ≈ 65 kWh/m².an
- Secteur H2a (Ouest) : cepmax ≈ 65 kWh/m².an
- Secteur H2b (Sud-Ouest) : cepmax ≈ 65 kWh/m².an
- Secteur H2c (Sud-Est) : cepmax ≈ 65 kWh/m².an
- Secteur H2d (Corse) : cepmax ≈ 65 kWh/m².an
- Secteur H3 (Méditerranée) : cepmax ≈ 65 kWh/m².an
Ces valeurs sont ajustées selon l'altitude, la surface et les énergies employées.
Ajustements et facteurs correcteurs
Le cepmax rt2012 évolue selon plusieurs variables :
- Facteur géographique : calibrage selon le secteur climatique
- Facteur altimétrique : bonification pour altitude > 400 m
- Facteur de surface : calibrage selon la surface des habitations
- Énergies employées : bonification du bois et des circuits de chaleur
Contrôle tic et confort estival
La température conventionnelle intérieure doit satisfaire :
- Tic ≤ Tic réf + 2°C : plafond de confort estival acceptable
- Tic de référence : déterminée avec construction de référence rt2012
- Période climatique : 5 jours successifs les plus torrides
Amélioration des efficacités thbce rt2012
L'amélioration des résultats thbce nécessite une démarche intégrée associant efficience de l'enveloppe et performance des installations. Les recommandations de conception s'appliquent également en RT2012.
Tactiques d'amélioration du cep
Dispositifs pour diminuer le cep rt2012
- Installations haute efficacité : générateurs condensation, thermopompes
- Capteurs solaires : solaire thermique pour ECS, photovoltaïque
- Valorisation d'énergie : aération double flux, récupérateurs sur ECS
- Commande performante : thermostats programmables, sondes extérieures
- Isolation renforcée : diminution des exigences en amont
Amélioration du confort estival (tic)
Le contrôle de la tic rt2012 s'appuie sur plusieurs leviers inspirés de la conception bioclimatique :
- Occultations solaires : fermetures, stores, débords efficaces
- Masse thermique : composants lourds pour l'accumulation thermique
- Aération nocturne : surcirculation d'air pour rafraîchissement gratuit
- Réduction gains internes : luminaires LED, équipements efficaces
Sélections énergétiques optimales
Certaines associations énergétiques facilitent la conformité rt2012 :

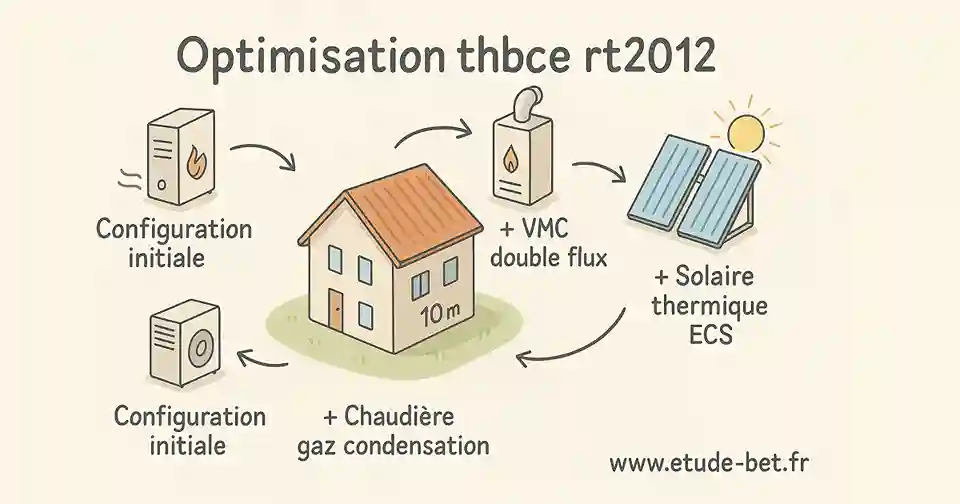

Situation d'amélioration thbce rt2012
Habitation 120 m² secteur H2 :
- Configuration initiale : chauffage électrique, cep = 95 kWh/m².an (non conforme)
- Générateur gaz condensation : cep = 68 kWh/m².an
- + Aération double flux : cep = 62 kWh/m².an
- + Capteur solaire ECS : cep = 55 kWh/m².an (conforme avec marge)
Génération des documents thbce rt2012
L'analyse thbce génère plusieurs documents fondamentaux pour la validation administrative et technique du programme rt2012. Nos spécialistes THBCE garantissent la qualité de tous ces documents.
Documents normatifs obligatoires
L'analyse thbce produit les documents requis par la rt2012 :
- Document xml thbce : informations techniques pour organismes de contrôle
- Certification pcmi14 : récapitulatif pour dépôt autorisation d'urbanisme
- Synthèse standardisée d'analyse thermique : dossier technique approfondi
- Étiquette énergétique : classification énergétique de la construction
Documents techniques additionnels
Des documents supplémentaires facilitent la mise en œuvre selon les normes RT2012 du CSTB :
- Dossier synthétique : communication maître d'ouvrage
- Fiches installations : spécifications techniques précises
- Guide de fonctionnement : manuel d'utilisation des dispositifs
- Carnet de maintenance : entretien préventif des installations
Transition vers la re2020
Les fondements de l'analyse thbce rt2012 progressent et s'enrichissent dans le cadre de la réglementation environnementale re2020, incorporant les nouvelles contraintes RE2020.
Continuité procédurale
L'analyse thbce re2020 conserve les fondements rt2012 :
- Démarche intégrée : incorporation bâti et installations
- Modélisation dynamique : représentation précise du fonctionnement
- Appréciation globale : efficacité énergétique et environnementale
Évolutions re2020
La re2020 introduit de nouveaux coefficients :
- Cepnr : séparation énergies renouvelables/non renouvelables
- Empreinte carbone IC énergie : sur le cycle de vie
- Confort estival : coefficient DH plus précis que la tic
- Modélisation horaire : précision du pas temporel de calcul
Synthèse des points essentiels
Ce qu'il faut retenir sur l'analyse thbce rt2012
- L'analyse thbce apprécie l'efficacité énergétique globale en incorporant bâti et installations
- Elle établit le coefficient cep et contrôle la conformité tic rt2012
- La modélisation thermique mensuelle simule le fonctionnement du bâtiment équipé
- La démarche intégrée optimise les interactions enveloppe/dispositifs énergétiques
- Les plafonds cepmax fluctuent selon le secteur climatique et les spécificités
- L'amélioration globale associe efficience énergétique et confort estival
- L'analyse établit les fondements procéduraux conservés et enrichis en re2020
L'analyse thbce rt2012 a constitué une étape décisive dans l'appréciation de l'efficacité énergétique des constructions en incorporant pour la première fois de manière intégrée l'interaction entre l'enveloppe passive et les dispositifs énergétiques actifs. Cette démarche globale, qui considère la construction comme un système complexe, a établi les fondements procéduraux de l'évaluation thermique contemporaine. Si la rt2012 ne régit plus les constructions neuves, les fondements de l'analyse thbce continuent d'inspirer les procédures re2020, témoignant de la pertinence de cette démarche dans l'amélioration continue de l'efficacité énergétique des constructions.
Votre programme requiert une analyse thbce rt2012 ?
Nos ingénieurs spécialisés réalisent votre analyse thbce intégrale pour les programmes encore régis par la rt2012. Nous optimisons vos dépenses énergétiques et garantissons la conformité normative de votre construction.
Solliciter votre analyse thbceSection questions réponses :
Q : Quelle est la différence entre l'étude bbio et l'étude thbce rt2012 ?
R : L'étude bbio évalue uniquement la performance de l'enveloppe du bâtiment (isolation, orientation, vitrages) indépendamment des équipements installés. L'étude thbce intervient ensuite et intègre l'ensemble des systèmes énergétiques : chauffage, eau chaude sanitaire, ventilation et éclairage. Elle permet ainsi de calculer le cep (consommation d'énergie primaire) en tenant compte des interactions réelles entre l'enveloppe passive et les équipements actifs. Ces deux études sont complémentaires dans la démarche rt2012 : le bbio optimise le bâti en amont, tandis que le thbce valide la performance énergétique globale du projet équipé.
Q : Quels sont les cinq usages réglementaires pris en compte dans le calcul du cep ?
R : Le cep rt2012 intègre cinq usages énergétiques spécifiques : le chauffage pour maintenir la température de confort en hiver, le refroidissement pour la climatisation estivale, la production d'eau chaude sanitaire pour les besoins domestiques, l'éclairage artificiel lorsque l'éclairage naturel est insuffisant, et les auxiliaires qui regroupent la ventilation, les pompes, circulateurs et systèmes de régulation. Ces cinq postes constituent la base du calcul réglementaire rt2012. Les autres consommations du bâtiment comme l'électroménager ou la bureautique ne sont pas comptabilisées dans le cep réglementaire.
Q : À quel moment du projet faut-il réaliser l'étude thbce rt2012 ?
R : L'étude thbce doit être réalisée après l'étude bbio et avant le dépôt du permis de construire, car elle produit l'attestation pcmi14 obligatoire pour ce dépôt. Elle nécessite que les choix d'équipements énergétiques soient suffisamment définis : type de chauffage, système de production d'eau chaude sanitaire, ventilation et éclairage. L'étude thbce peut être mise à jour si des modifications d'équipements interviennent en cours de projet. Une version finale est généralement produite avant la réception des travaux pour l'attestation de fin de travaux qui confirme la conformité rt2012 du bâtiment réalisé.
Q : Comment sont définis les seuils cepmax en rt2012 ?
R : Le seuil cepmax rt2012 varie selon plusieurs paramètres. Le coefficient géographique adapte le seuil selon la zone climatique (H1, H2 ou H3). Le coefficient altimétrique majore le seuil pour les constructions situées à plus de 400 mètres d'altitude. Le coefficient de surface ajuste le seuil selon la taille du logement, les petites surfaces bénéficiant d'un seuil plus élevé. Enfin, certaines énergies comme le bois ou les réseaux de chaleur bénéficient de valorisations spécifiques. Pour une maison individuelle standard, le cepmax se situe généralement autour de 65 kWh par mètre carré et par an, mais peut varier significativement selon ces modulations.
Q : Qu'est-ce que la tic et comment est-elle vérifiée dans l'étude thbce ?
R : La tic (température intérieure conventionnelle) évalue le confort d'été du bâtiment sans système de refroidissement actif. L'étude thbce simule la température intérieure maximale atteinte durant les 5 jours consécutifs les plus chauds de l'année. Pour être conforme, la tic calculée doit rester inférieure ou égale à la tic de référence majorée de 2 degrés celsius. Cette vérification garantit un confort d'été acceptable sans recours excessif à la climatisation. L'amélioration de la tic passe par des protections solaires efficaces, une bonne inertie thermique, la ventilation nocturne et la limitation des apports internes de chaleur.
Q : Quels types d'équipements de chauffage sont analysés dans l'étude thbce ?
R : L'étude thbce rt2012 analyse tous les systèmes de chauffage avec leurs performances spécifiques. Elle évalue les chaudières gaz (standard, basse température ou condensation), les chaudières fioul, les pompes à chaleur (air/air, air/eau, eau/eau, géothermiques), le chauffage électrique (convecteurs, panneaux rayonnants, accumulation), le chauffage bois (poêles, inserts, chaudières à granulés) et les raccordements aux réseaux de chaleur urbains. Pour chaque équipement, l'étude modélise les rendements variables selon les conditions de fonctionnement, les pertes de distribution dans les réseaux, les consommations auxiliaires et l'impact de la programmation et régulation sur les consommations globales.
Q : Quelles sont les principales différences entre l'étude thbce rt2012 et re2020 ?
R : Bien que la re2020 reprenne les principes de l'étude thbce rt2012, elle apporte des enrichissements majeurs. La re2020 introduit le cepnr qui distingue les énergies renouvelables des énergies non renouvelables, contrairement au cep unique de la rt2012. Elle ajoute l'impact carbone IC énergie sur l'ensemble du cycle de vie des équipements et matériaux, aspect totalement absent de la rt2012 qui se concentrait uniquement sur la performance énergétique. Le confort d'été est évalué par l'indicateur DH (degrés-heures) plus précis que la tic. Enfin, la re2020 utilise une simulation horaire beaucoup plus fine que le pas de temps mensuel de la rt2012, permettant une modélisation plus précise du comportement thermique du bâtiment.
