Les coefficients des rupteurs thermiques en re2020
Auteur : Antoine Maréchal
— Thermicien, spécialiste de l'enveloppe et du traitement des ponts thermiques en re2020.
L'essentiel en 30 secondes
Un rupteur de pont thermique se juge avant tout sur un nombre : son coefficient ψ (psi), exprimé en W/(m.K), qui mesure la chaleur fuyant par la jonction. Plus il est bas, mieux c'est. En re2020, deux garde-fous encadrent ces valeurs, et elles alimentent directement votre Bbio. Voici comment lire et exploiter ces coefficients.
Vous l'avez sans doute croisé dans un devis ou un rapport d'étude : « rupteur de pont thermique ». Derrière ce dispositif discret, glissé en about de dalle avant le coulage du béton, se cache une grandeur qui décide souvent du sort d'un projet neuf : le coefficient ψ. Ce petit nombre, en watts par mètre et par kelvin, quantifie la chaleur qui s'échappe à la jonction entre deux parois. En re2020, où l'isolation courante atteint des sommets, ces fuites localisées pèsent lourd dans la balance. Cet article vous explique ce que signifient réellement les coefficients d'un rupteur, d'où ils sortent, quelles valeurs viser et comment ils s'invitent dans le calcul réglementaire de la re2020. Sans jargon inutile, mais sans approximation.
Sommaire
- Rupteur de pont thermique : à quoi ça sert ?
- ψ et χ : les deux coefficients à connaître
- Les garde-fous re2020 : 0,28 et 0,60
- D'où viennent les valeurs de ψ ?
- Quelles valeurs de coefficient viser ?
- Isoler et porter : l'anatomie d'un rupteur
- Trois lectures concrètes de coefficients
- Conclusion et points clés à retenir
Rupteur de pont thermique : à quoi ça sert ?
Un pont thermique, c'est une zone où la continuité de l'isolation est rompue : la chaleur y trouve un raccourci pour s'échapper. Les coupables habituels sont les jonctions — mur et plancher, mur et toiture, pourtour des fenêtres, balcons. Le rupteur de pont thermique est la parade : un élément isolant que l'on intercale dans la liaison pour rétablir la barrière thermique, tout en laissant passer les efforts mécaniques nécessaires à la tenue de la structure. C'est cette double exigence qui le distingue d'un simple morceau d'isolant.
Le sujet n'est pas neuf : il prolonge tout le travail de traitement des ponts thermiques en re2020. Mais avec le renforcement de l'isolation des parois courantes, ces jonctions sont devenues proportionnellement plus visibles dans le bilan thermique. D'où l'intérêt de savoir lire le chiffre qui les caractérise. Pour une définition accessible à tous, l'organisme Qualitel propose une fiche pédagogique.

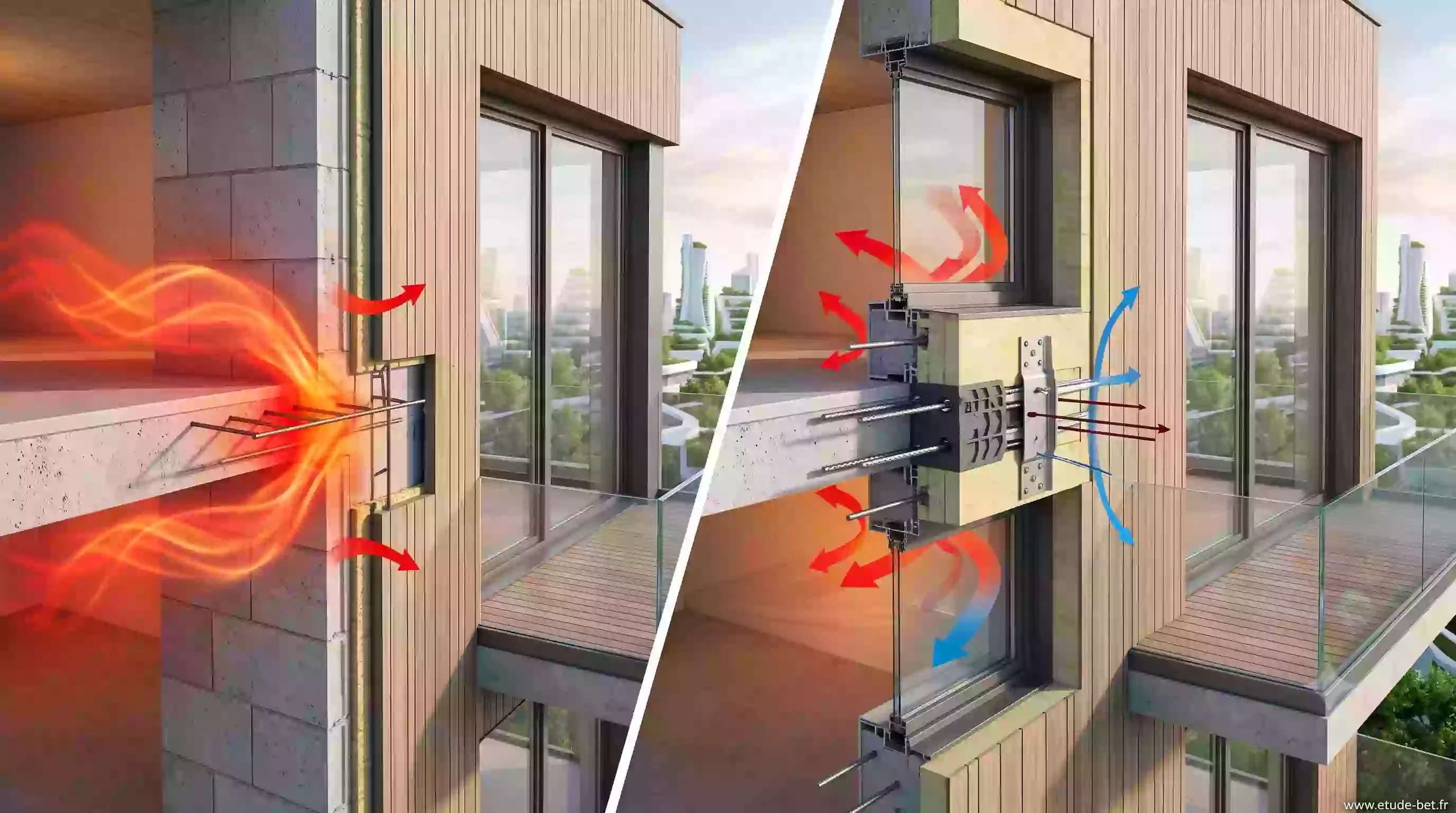

La jonction plancher/façade, principal pont thermique linéique à traiter en construction neuve.
ψ et χ : les deux coefficients à connaître
Tout se joue autour de deux lettres grecques. Le coefficient ψ (psi) caractérise les ponts thermiques linéiques : ceux qui courent le long d'une liaison, comme le contact entre une façade et un plancher. Il s'exprime en watts par mètre et par kelvin, W/(m.K). La règle est simple : plus ψ est élevé, plus la jonction laisse fuir de chaleur. Un pont thermique parfaitement traité tendrait vers ψ = 0 ; dans la réalité, on n'y arrive jamais tout à fait, mais on s'en approche.
Pour mesurer l'enjeu, un ordre de grandeur parlant : la liaison entre une façade béton de 20 cm et un plancher béton de 20 cm, isolée par l'intérieur et sans aucun traitement, affiche un ψ d'environ 1,14 W/(m.K). Avec un rupteur adapté, cette même liaison peut descendre nettement plus bas. La déperdition réelle se calcule en multipliant ψ par la longueur de la liaison : 10 mètres de jonction à ψ = 0,5 représentent 5 W/K de pertes, autant de watts que votre chauffage devra compenser chaque hiver.
Le second coefficient, χ (chi), traite les ponts thermiques ponctuels : non plus une ligne, mais un point. Pensez à une fixation métallique qui traverse l'isolant, au potelet d'une ligne de vie en toiture ou à un ancrage isolé. Il s'exprime en watts par kelvin, W/K, et se multiplie cette fois par le nombre de points concernés. Sur certaines enveloppes, ces fixations traversantes peuvent représenter une part loin d'être négligeable des pertes — d'où l'importance de les modéliser, elles aussi.
Ces deux coefficients ne restent pas sur le papier : ils nourrissent le calcul de l'indicateur Bbio, le besoin bioclimatique qui résume la sobriété de conception d'un logement. Chaque watt perdu par une liaison mal traitée alourdit le Bbio. C'est aussi vrai pour les jonctions d'angles entrants et sortants, souvent sous-estimées.

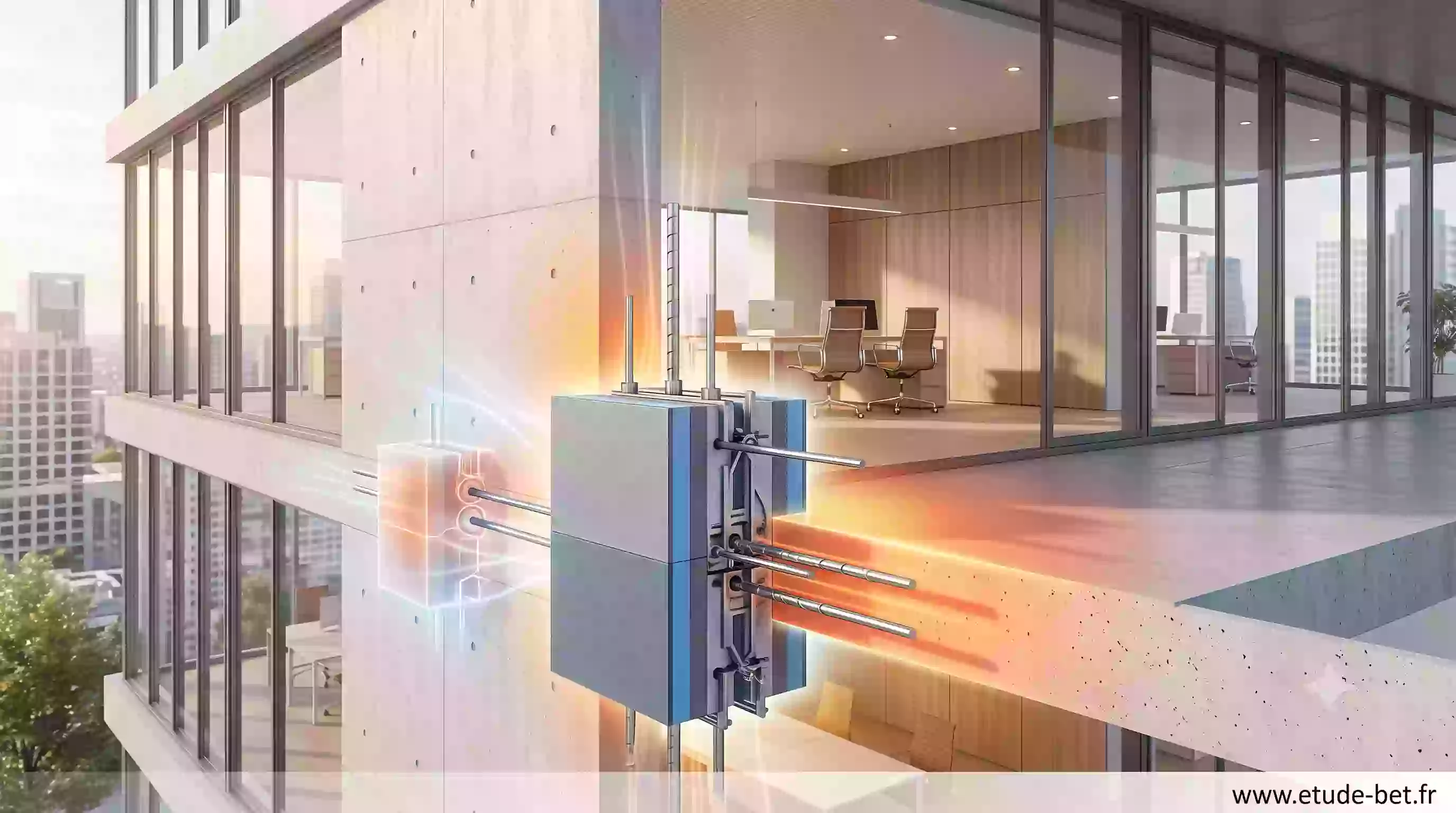

Un rupteur associe un corps isolant et des armatures qui reprennent les efforts de la structure.
Les garde-fous re2020 : 0,28 et 0,60
La re2020 ne se contente pas du Bbio. Au titre des « exigences de moyens » de l'arrêté du 4 août 2021, elle conserve deux garde-fous hérités de la rt2012, à respecter impérativement :
- Le ratio ψ global de l'ensemble des ponts thermiques du bâtiment ne doit pas dépasser 0,28 W/(m².K). C'est la somme des ψ multipliés par leurs longueurs, rapportée à la surface de référence.
- Le coefficient ψ9, valeur moyenne des liaisons entre planchers intermédiaires et murs donnant sur l'extérieur, ne doit pas dépasser 0,60 W/(m.K) (article 22 de l'arrêté).
Ces seuils ne sont pas optionnels : un projet qui les dépasse ne peut obtenir son attestation pcmi14, et son permis de construire est bloqué. La configuration la plus exposée est l'isolation par l'intérieur associée à des murs et planchers en béton traditionnel : sans rupteur, la liaison plancher/façade dépasse allègrement les 0,60. Les règles professionnelles dédiées le confirment, tout comme le portail officiel de la re2020. À l'inverse, une isolation continue contourne souvent le problème dès la conception.
D'où viennent les valeurs de ψ ?
Une valeur de coefficient ne s'invente pas. Le bureau d'études dispose de deux voies pour la déterminer. La première s'appuie sur les règles Th-Bât et leur catalogue de ponts thermiques (fascicule Th-U) : il propose des valeurs forfaitaires pour les configurations les plus courantes — liaisons avec plancher bas, intermédiaire ou haut, refends, acrotères, angles. Pratique, mais ces valeurs ne tiennent pas compte du détail exact des matériaux mis en œuvre.
La seconde voie est le calcul détaillé, mené selon la norme NF EN ISO 10211 qui décrit la modélisation numérique des ponts thermiques, complétée par l'ISO 13370 pour les échanges par le sol et l'ISO 6946 pour la résistance des parois. C'est l'approche la plus fidèle à la réalité du chantier.
Pour les rupteurs industriels, le travail est déjà fait : chaque fabricant fait valider les coefficients ψ de ses produits par le CSTB, qui les publie dans un Avis Technique (ATec) ou un Document Technique d'Application. Ces documents, consultables gratuitement, détaillent les valeurs de ψ selon l'épaisseur d'isolant, sa conductivité et le doublage retenu. La conductivité λ de l'isolant, elle, est attestée par une certification ACERMI. Le BET n'a plus qu'à retenir la valeur correspondant à la configuration réelle — une démarche cadrée par le dossier Cerema sur la re2020.
Quelles valeurs de coefficient viser ?
Les chiffres qui suivent sont des ordres de grandeur indicatifs : la valeur exacte dépend toujours de l'Avis Technique du produit et de la configuration précise. Ils donnent néanmoins de bons repères pour discuter avec son bureau d'études.
Sans aucun traitement, une liaison plancher/façade en béton isolée par l'intérieur se situe couramment entre 0,8 et 1,14 W/(m.K) — très au-dessus du garde-fou. Avec un rupteur de plancher courant, on tombe souvent dans une fourchette de l'ordre de 0,28 à 0,40 W/(m.K). Pour un balcon en porte-à-faux traité par rupteur structurel, comptez plutôt autour de 0,35 W/(m.K). Et pour un plancher bas sur terre-plein traité par rupteurs périphériques, les valeurs descendent fréquemment entre 0,05 et 0,15 W/(m.K).
Trois leviers font varier ces chiffres : l'épaisseur et la conductivité de l'isolant intégré au rupteur, la nature et le nombre des armatures qui le traversent, et l'épaisseur du doublage intérieur. C'est aussi pour cela que l'isolation du plancher bas et le choix entre ITE et ITI ne sont jamais neutres : ils fixent la valeur de départ avant même de poser le moindre rupteur. Pour situer ces postes dans le bilan global d'un logement, les ressources de l'ADEME sont une bonne porte d'entrée, et notre guide précise quelle isolation viser en re2020.

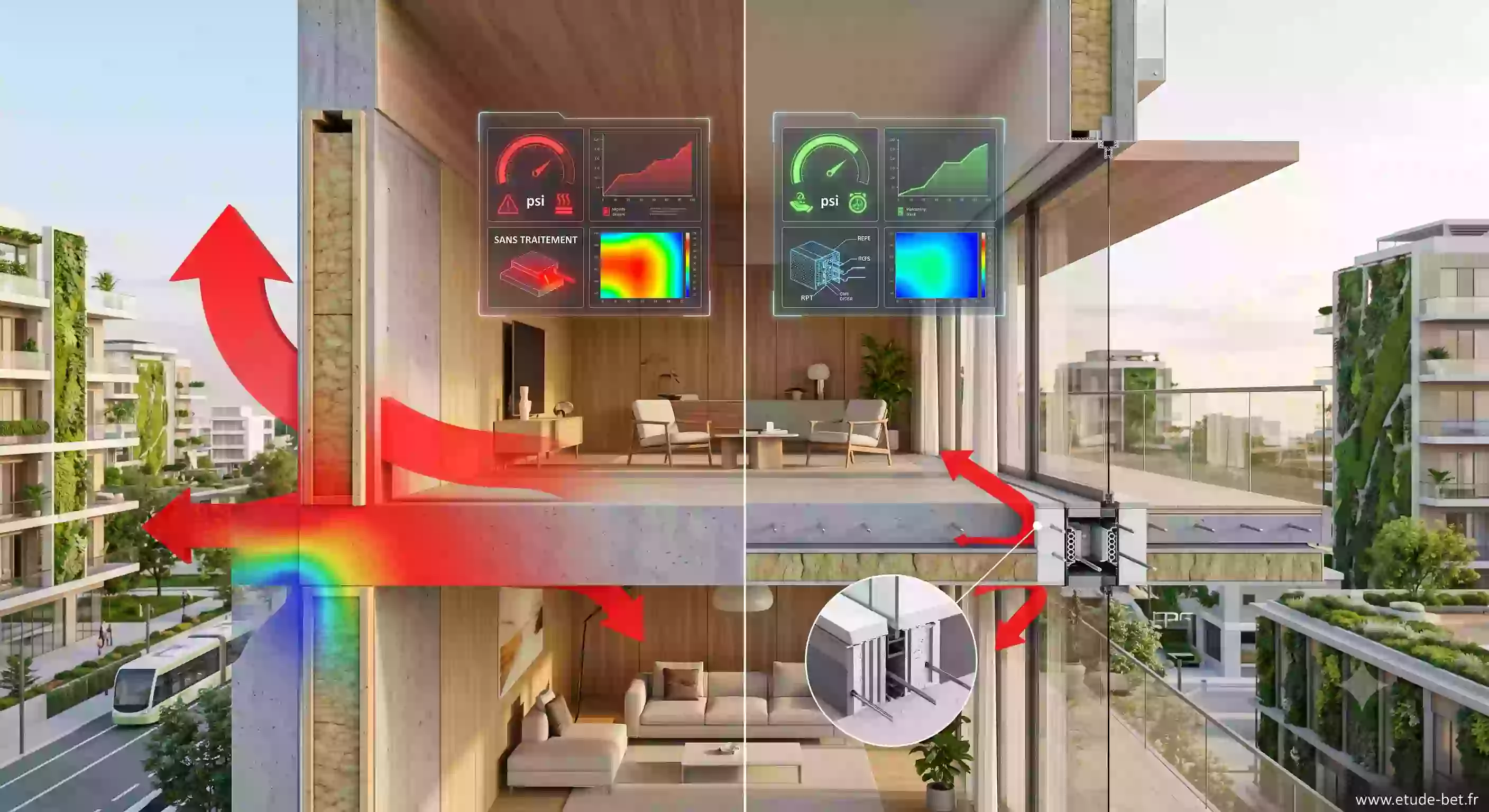

Ordres de grandeur indicatifs du coefficient ψ selon le type de liaison traitée.
Isoler et porter : l'anatomie d'un rupteur
Un rupteur relève un petit défi d'ingénierie : il doit bloquer la chaleur tout en transmettant les charges. C'est un paradoxe assumé, résolu par un assemblage qui répond à quatre exigences :
- La continuité thermique, assurée par un corps isolant — polystyrène expansé, laine de roche, laine de verre ou polyuréthane selon les modèles.
- La continuité mécanique, assurée par des barres d'acier, souvent inoxydable et à haute limite élastique, qui traversent l'isolant pour relier le plancher au mur et reprendre les efforts.
- La sécurité incendie, garantie par des plaques silico-calcaires (au moins 15 mm) ou un boîtier PVC auto-extinguible, pour des classements de résistance au feu allant de R90 à R120.
- La maîtrise de l'humidité : en relevant la température de surface côté intérieur, le rupteur éloigne le point de rosée et prévient la condensation, donc les moisissures.
S'y ajoutent des contraintes de dilatation et de tenue au séisme, gérées par des profilés spéciaux. Cette dernière fonction n'est pas un détail : les désordres d'humidité aux jonctions figurent parmi les pathologies les plus tenaces du bâti. Pour une description technique complète des procédés, la fiche encyclopédique dédiée fait le tour de la question.

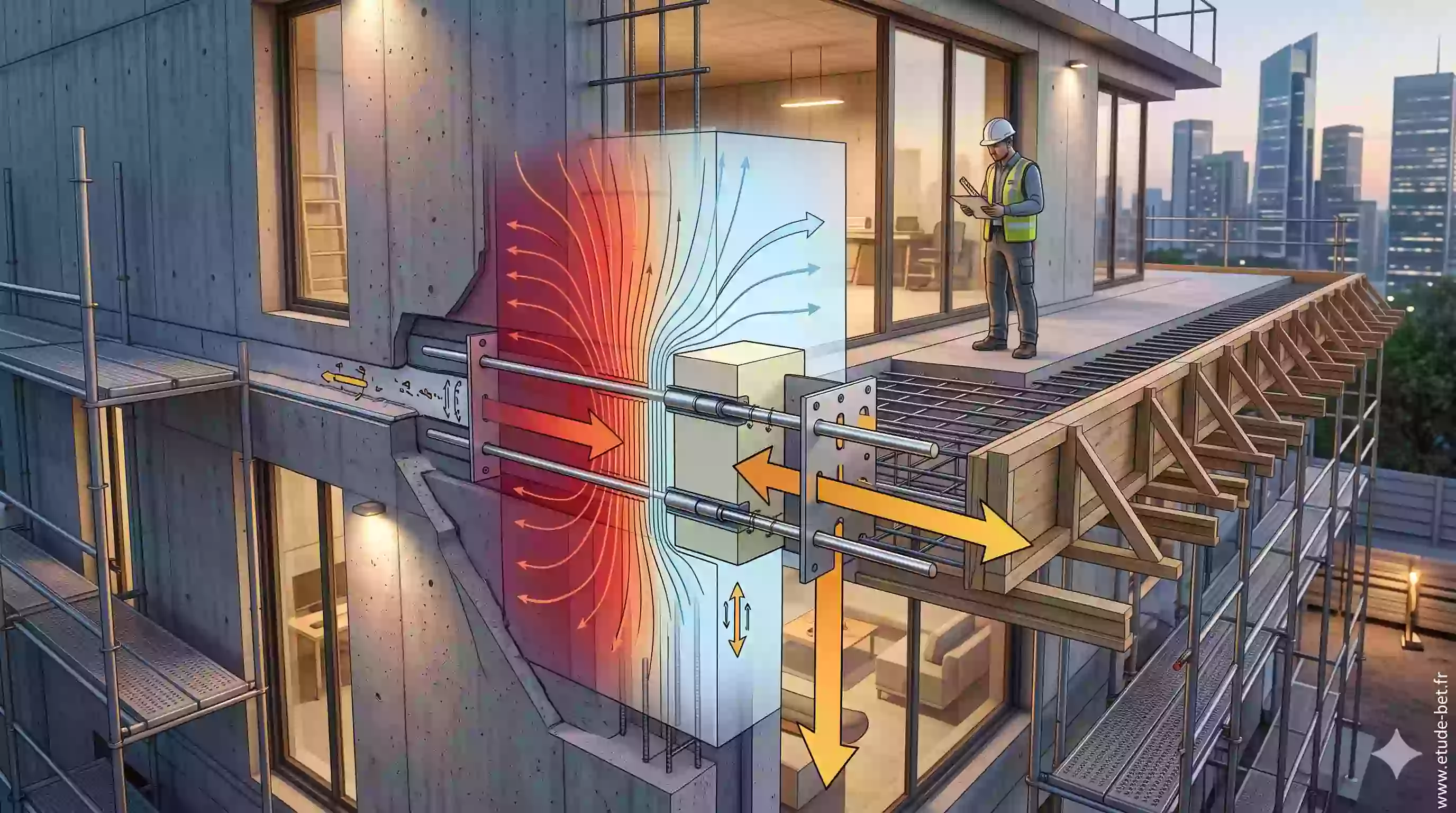

La pose s'effectue en about de dalle, avant le coulage du béton.
Trois lectures concrètes de coefficients
Rien ne vaut des cas réels pour fixer les idées. Voici trois situations typiques rencontrées en étude thermique.
Maison isolée par l'extérieur, zone H2. L'ITE enveloppe murs et nez de dalle d'un manteau continu. La liaison plancher intermédiaire/façade affiche un ψ de l'ordre de 0,10 W/(m.K), et le ratio global reste très en dessous de 0,28. Aucun rupteur n'est nécessaire : la continuité de l'isolant a réglé le problème en amont.
Maison en béton isolée par l'intérieur, zone H1. Sans traitement, la liaison plancher/façade pointe autour de 0,90 W/(m.K) : le garde-fou ψ9 de 0,60 est dépassé, le projet est recalé. En posant des rupteurs en about de plancher, la valeur retombe autour de 0,45 W/(m.K). Résultat : le ψ9 est validé et le Bbio gagne plusieurs points au passage.
Immeuble collectif avec balcons. Le balcon en porte-à-faux est l'un des ponts thermiques les plus sévères. Un rupteur structurel à armatures inox fait passer le ψ de la liaison d'environ 0,80 à 0,35 W/(m.K), tout en reprenant le moment de flexion du balcon — et en supprimant le point froid qui, sinon, provoquerait des traces noires à l'angle du plafond intérieur.
Conclusion et points clés à retenir
Le coefficient d'un rupteur n'a rien d'ésotérique : c'est un chiffre qui dit, en une seule grandeur, combien de chaleur s'échappe par une jonction. Le maîtriser, c'est s'assurer à la fois de franchir les garde-fous réglementaires et d'alléger son Bbio. En re2020, les deux vont de pair.
- ψ (psi), en W/(m.K), mesure les ponts thermiques linéiques ; χ (chi), en W/K, les ponctuels. Plus c'est bas, mieux c'est.
- Deux garde-fous re2020 : ratio ψ global ≤ 0,28 W/(m².K) et ψ9 ≤ 0,60 W/(m.K) pour les planchers intermédiaires.
- Les valeurs proviennent des règles Th-Bât ou d'un calcul ISO 10211, et sont validées par le CSTB via Avis Technique pour les rupteurs industriels.
- Un rupteur isole et porte : c'est tout son intérêt, et toute sa complexité.
Le bon réflexe ? Penser ces liaisons dès l'esquisse, avant que les murs ne montent. C'est exactement le rôle d'un bureau d'études thermiques : choisir les bons coefficients au bon endroit, là où des labels comme Effinergie poussent l'exigence plus loin encore. Besoin d'y voir clair sur votre projet ? Demandez votre étude re2020 et nous nous occupons des chiffres.
