Récupérer la chaleur des eaux grises de la douche en re2020

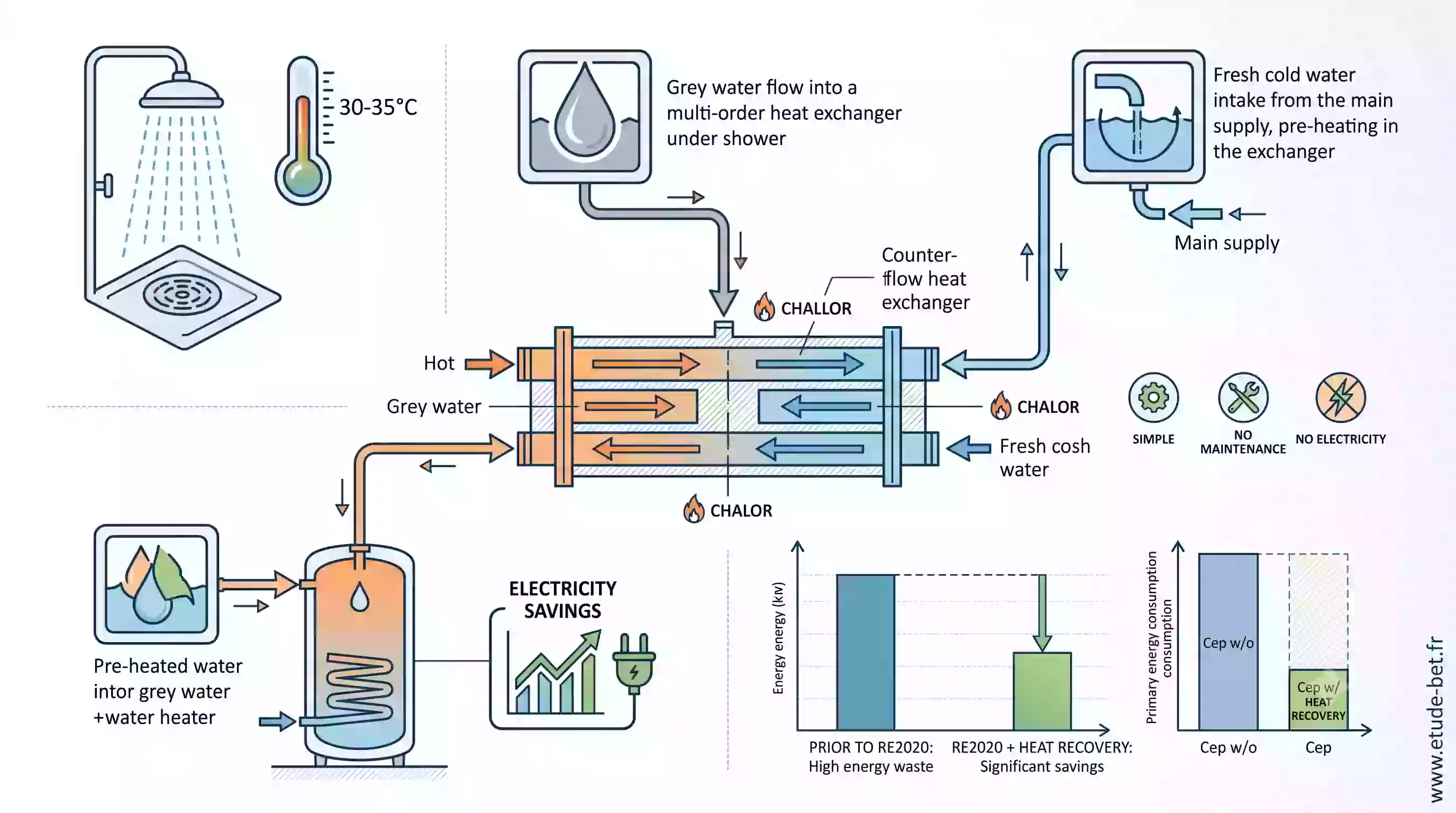

L'eau de votre douche part à l'égout entre 30 et 35 °C : un gisement d'énergie que la re2020 sait désormais valoriser
Auteur : Antoine Maréchal
— Thermicien chez Etude-bet, il défend une conception qui traque le moindre kilowattheure gaspillé
L'essentiel en 30 secondes
Chaque douche rejette une eau encore chaude de 30 à 35 °C directement à l'égout. Un récupérateur de chaleur sur eaux grises capte ces calories via un simple échangeur, sans électricité ni entretien, et préchauffe l'eau froide sanitaire. Reconnu par la méthode de calcul re2020, il allège le Cep et la facture d'eau chaude de votre construction neuve.
Soyons honnêtes : nous avons collectivement isolé nos murs, triplé nos vitrages, chassé les ponts thermiques... et nous continuons, chaque matin, à jeter des litres d'eau à 35 °C dans les canalisations sans le moindre état d'âme. L'eau chaude sanitaire est devenue le poste de consommation le plus difficile à réduire dans une maison neuve, et pourtant la solution la plus simple dort littéralement sous nos receveurs de douche. Le récupérateur de chaleur sur eaux grises est un équipement discret, passif et durable, que la réglementation environnementale re2020 valorise noir sur blanc dans son moteur de calcul. Dans cet article, vous découvrirez comment fonctionne cette technologie, quels montages sont reconnus, ce qu'elle rapporte dans une étude thermique et comment l'intégrer intelligemment à votre projet.
- L'eau chaude sanitaire, le gisement que tout le monde oublie
- Les trois montages reconnus : mitigeur, ballon ou mixte
- Ce que dit la re2020 : une prise en compte native dans le calcul
- Choisir son matériel : vertical, horizontal ou receveur échangeur
- Limites, entretien et points de vigilance
- Exemples concrets
- Conclusion et points clés à retenir
L'eau chaude sanitaire, le gisement que tout le monde oublie
Dans une maison conforme à la re2020, le chauffage a fondu comme neige au soleil : enveloppe performante, générateurs à haut rendement, apports solaires optimisés. Résultat paradoxal : l'eau chaude sanitaire (ECS) devient souvent le premier poste de consommation d'énergie du logement, car les besoins d'hygiène, eux, ne diminuent pas avec l'épaisseur de l'isolant. C'est ce que rappellent régulièrement les travaux de l'Ademe sur la sobriété énergétique des bâtiments.
Un radiateur qui chauffe les égouts
Faisons le calcul qui fâche. Une douche est distribuée autour de 38 à 40 °C. Après contact avec le corps et le receveur, l'eau s'évacue encore entre 30 et 35 °C. Or l'eau froide du réseau arrive, elle, autour de 10 à 15 °C selon la saison. Autrement dit, l'essentiel de l'énergie payée pour chauffer l'eau part à l'égout quelques secondes après avoir servi. Sur une famille de quatre personnes qui se douche quotidiennement, ce sont des centaines de kilowattheures thermiques évacués chaque année sans aucune valorisation.
Un principe d'une simplicité désarmante
Le récupérateur de chaleur sur eaux grises repose sur un échangeur thermique eau/eau à double paroi, le plus souvent en cuivre. L'eau grise tiède circule d'un côté, l'eau froide sanitaire de l'autre : la chaleur traverse la paroi par conduction, sans jamais que les deux fluides ne se mélangent. L'eau froide, entrée à 10 °C, peut ainsi ressortir préchauffée jusqu'à environ 25 °C avant d'alimenter le mitigeur ou le générateur d'ECS. Le chauffe-eau n'a plus qu'à combler un écart de température bien plus faible : il consomme moins, tout simplement.
Le système fonctionne de manière instantanée, sans stockage d'eau, sans pompe, sans électronique et sans consommation électrique. C'est de la récupération passive à l'état pur, dans l'esprit de la loi de transition énergétique de 2015 qui assimile la chaleur de récupération aux énergies renouvelables. Une philosophie que détaille le panorama de la chaleur renouvelable et de récupération d'Uniclima, publié avec le soutien de l'Ademe.

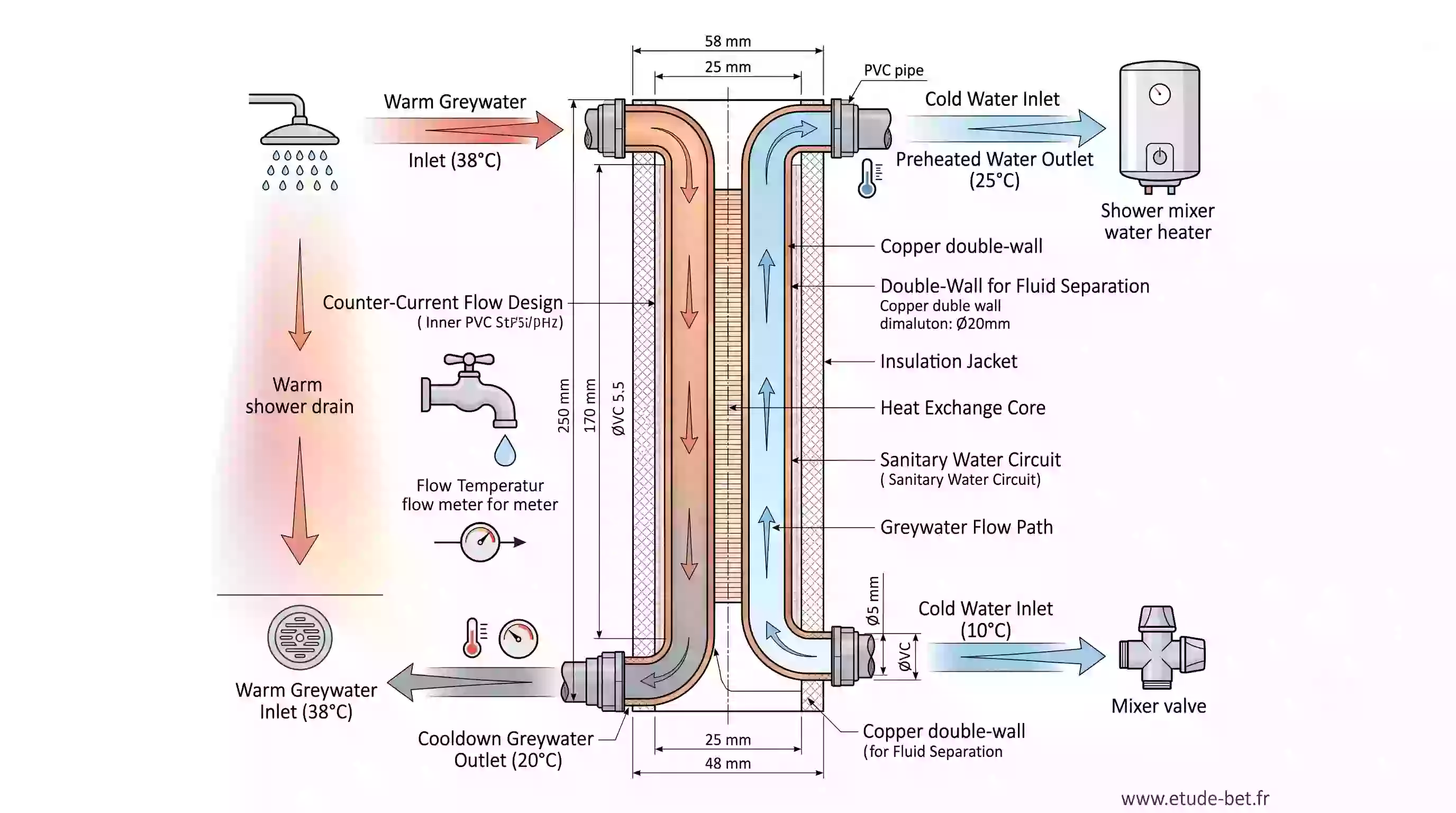

L'eau grise tiède cède ses calories à l'eau froide sanitaire à travers un échangeur à double paroi, sans contact entre les fluides
Les trois montages reconnus : mitigeur, ballon ou mixte
La documentation technique de référence, comme celle publiée par l'éditeur de logiciels thermiques Izuba, distingue trois configurations de raccordement de l'eau préchauffée :
- Montage « mitigeur » : l'eau préchauffée alimente uniquement l'arrivée d'eau froide du mitigeur de la douche. La récupération n'agit que pendant la douche, mais l'installation est minimale.
- Montage « ballon » : l'eau préchauffée alimente uniquement le générateur d'eau chaude sanitaire (ballon électrique, thermodynamique ou chaudière). La récupération se prolonge quelques instants après la fermeture du robinet, le temps que l'eau finisse de s'écouler.
- Montage « mixte » : l'eau préchauffée est envoyée simultanément au mitigeur et au générateur. C'est la configuration la plus efficace, car elle réduit à la fois le débit d'eau chaude soutiré et l'énergie de production.
Un détail qui a son importance : la récupération instantanée exige la simultanéité entre le puisage d'eau chaude et l'évacuation des eaux grises. La douche est donc le terrain de jeu idéal de cette technologie. La baignoire, dont l'eau se vide bien après avoir été tirée (et refroidie), ne s'y prête pas.

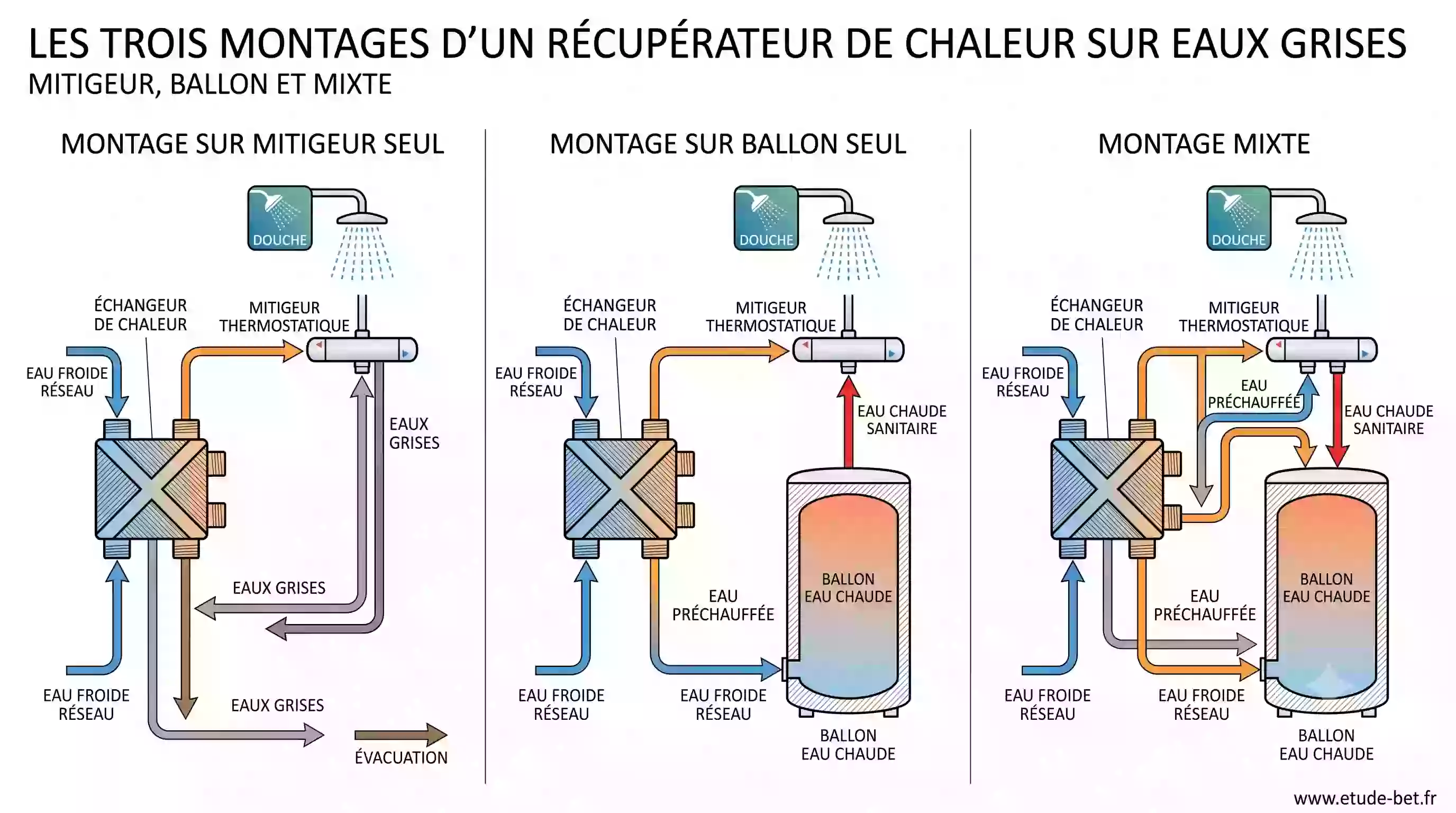

Mitigeur seul, ballon seul ou montage mixte : trois façons de valoriser l'eau préchauffée
Ce que dit la re2020 : une prise en compte native dans le calcul
Sous la rt2012, les récupérateurs de chaleur sur eaux grises n'étaient valorisables qu'au prix d'une procédure « Titre V », ce mécanisme dérogatoire réservé aux systèmes absents de la méthode de calcul. La re2020 a franchi un cap : le récupérateur de chaleur sur les eaux grises dispose désormais de son propre chapitre de modélisation dynamique dans la méthode Th-BCE 2020, publiée en annexe de l'arrêté du 4 août 2021 consultable sur Légifrance. Plus besoin de dérogation : votre bureau d'études saisit directement l'équipement dans le logiciel réglementaire.
Un effet direct sur le Cep
Concrètement, l'équipement réduit les consommations conventionnelles d'eau chaude sanitaire, donc le Cep et le Cep,nr du projet. C'est loin d'être anecdotique : sur des projets tendus vis-à-vis des seuils re2020, quelques kilowattheures d'énergie primaire par mètre carré et par an peuvent faire la différence entre un calcul conforme et une étude à reprendre. L'effet est particulièrement intéressant en logement collectif, où les douches quotidiennes se comptent par dizaines et où l'indicateur Cep est souvent le plus contraignant.
Des garde-fous sur les performances déclarées
La méthode ne signe pas de chèque en blanc aux fabricants : lorsque l'efficacité de l'échangeur est simplement déclarée, elle est plafonnée à 15 % dans le calcul ; lorsqu'elle est justifiée par des essais, la valeur saisie est affectée d'un coefficient de sécurité de 0,9. Moralité : exigez des produits dont les performances sont certifiées ou validées par un avis technique, comme ceux évalués par le CSTB. C'est la garantie que le gain annoncé sur la plaquette commerciale se retrouvera réellement dans votre étude thermique. Pour comprendre la genèse de cette valorisation des systèmes de récupération passifs dans la méthode, le décryptage de l'association La Maison Passive reste une lecture éclairante.
L'ensemble des textes réglementaires est disponible sur le portail officiel RT-RE bâtiment du ministère de la Transition écologique.
Choisir son matériel : vertical, horizontal ou receveur échangeur
Le marché s'est structuré autour de trois grandes familles de produits, détaillées notamment par la presse professionnelle spécialisée comme SdbPro :
- L'échangeur vertical sur chute d'évacuation : un tube de cuivre enroulé autour de la canalisation d'évacuation verticale. C'est la configuration la plus performante, car le film d'eau grise s'étale sur toute la paroi intérieure du tube. Elle suppose de disposer d'une chute verticale accessible, typiquement une douche à l'étage ou un logement collectif.
- L'échangeur horizontal ou caniveau de douche : intégré au sol ou dans un caniveau, il convient aux douches de plain-pied, au prix d'une efficacité un peu moindre.
- Le receveur de douche à échangeur intégré : le récupérateur est directement embarqué sous le receveur, une solution compacte adaptée à la maison individuelle de plain-pied comme à la rénovation.
Dans tous les cas, l'équipement se choisit dès la conception : c'est au moment de dessiner les réseaux d'évacuation et d'alimentation que le raccordement est simple et économique. Voilà exactement le genre d'arbitrage qu'un bureau d'études doit poser sur la table en phase de permis de construire, au même titre que le choix entre ballon thermodynamique, chauffe-eau solaire ou chaudière. Et rappelons-le : le récupérateur ne remplace pas le générateur d'ECS, il le soulage. Le cumulus électrique classique, même assisté d'un récupérateur, reste très difficile à faire passer en re2020.

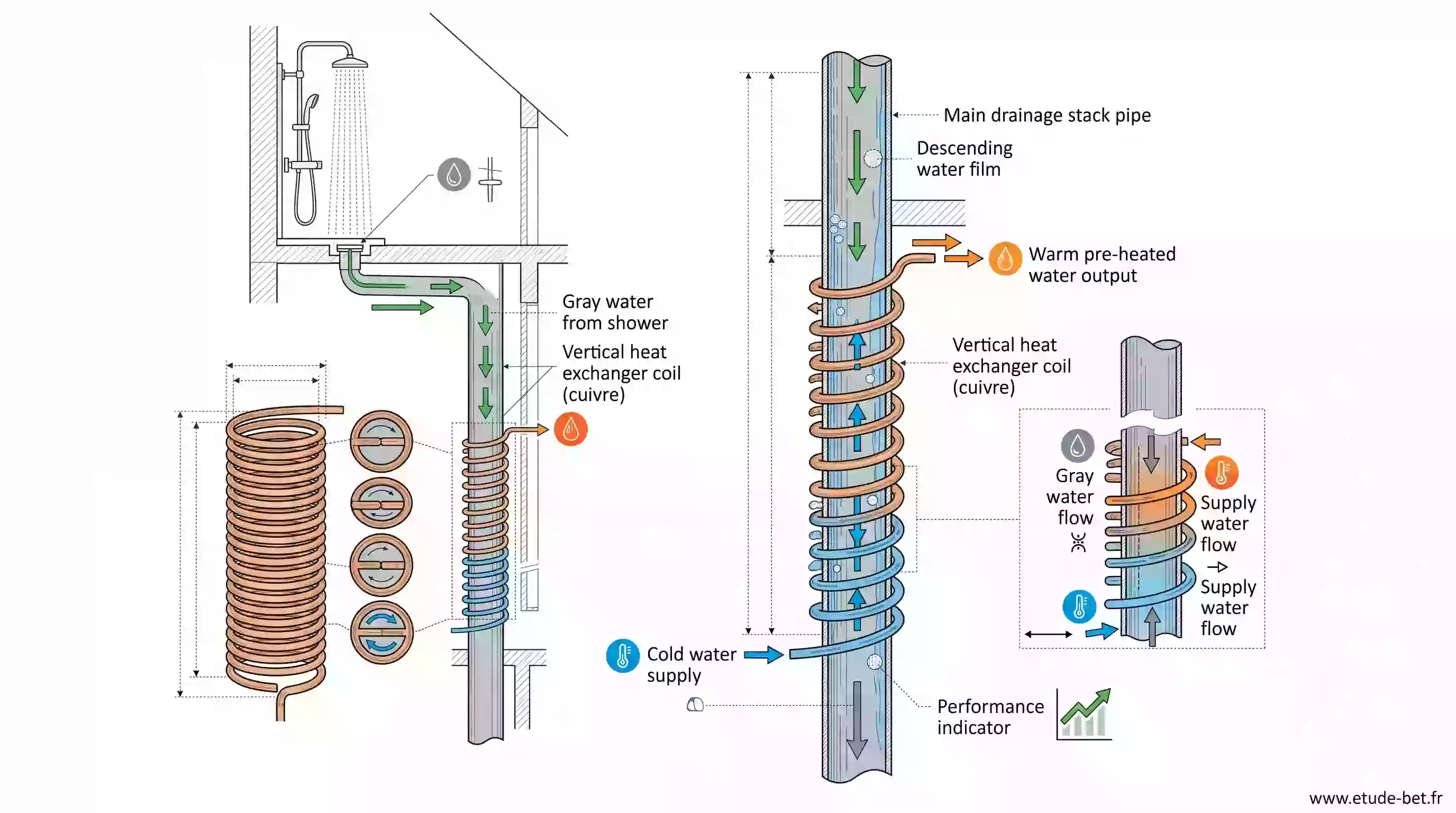

L'échangeur vertical sur chute d'évacuation : la configuration la plus efficace quand la douche est à l'étage
Limites, entretien et points de vigilance
Un article engagé se doit d'être honnête sur les limites, alors disons-le franchement : le récupérateur d'eaux grises n'est pas une baguette magique.
- Il ne fonctionne qu'à la douche. Bains, vaisselle et lave-linge évacuent leur eau en différé : la simultanéité nécessaire à l'échange instantané n'existe pas.
- Le gain dépend des usages. Une famille de quatre adeptes de la douche quotidienne rentabilisera l'équipement bien plus vite qu'un couple amateur de bains.
- La conception sanitaire est encadrée. Pour écarter tout risque de développement de légionelles, la température de l'eau préchauffée et le volume d'eau stagnante entre l'échangeur et le point de puisage sont limités par les règles de l'art : au-delà d'environ 3 litres de contenance, l'eau préchauffée ne doit pas dépasser 25 °C. Un installateur sérieux respecte ces prescriptions sans difficulté.
- L'entretien est quasi nul, mais pas inexistant. L'échangeur étant statique et autonettoyant par l'écoulement, un simple contrôle périodique du siphon et de l'absence d'encrassement suffit. Les bonnes pratiques de mise en œuvre diffusées par l'Agence Qualité Construction restent la meilleure assurance contre les désordres.
Côté budget, comptez de quelques centaines d'euros pour un échangeur simple à un peu plus d'un millier d'euros posé pour les configurations les plus complètes, un investissement modeste au regard de sa durée de vie : pas de pièce d'usure, pas de moteur, pas de fluide frigorigène. Les ingénieurs en génie climatique de l'AICVF classent d'ailleurs ce type de récupération passive parmi les solutions les plus robustes du secteur, et le Cerema en fait un levier de sobriété pour les bâtiments publics à forts besoins d'ECS.
Exemples concrets
Maison individuelle de 120 m² en zone H1c
Une famille de quatre personnes construit à l'est de Lyon une maison de plain-pied avec étage partiel, salle d'eau à l'étage. La chute d'évacuation verticale traverse le cellier : configuration idéale pour un échangeur vertical en montage mixte, raccordé au ballon thermodynamique et au mitigeur de la douche. Dans l'étude thermique, le récupérateur vient réduire la consommation conventionnelle d'ECS et donne au projet la marge qui manquait sur le Cep, sans toucher ni à l'isolation ni aux menuiseries. Coût marginal sur un chantier neuf, gain récurrent pendant toute la vie du bâtiment.
Petit collectif de 12 logements
Un promoteur bute sur le Cep,nr d'un R+3 chauffé par pompe à chaleur collective. Plutôt que de surdimensionner la production solaire, le bureau d'études propose d'équiper les colonnes de douches d'échangeurs verticaux : douze logements, douze douches quotidiennes au minimum, un gisement démultiplié. La saisie des récupérateurs dans le moteur de calcul re2020 suffit à ramener le projet sous les seuils, pour un surcoût limité à la plomberie. C'est typiquement le genre d'optimisation que nous testons lors de nos études thermiques re2020, en comparant plusieurs variantes d'équipements avant le dépôt du permis.
Conclusion et points clés à retenir
La récupération de chaleur sur eaux grises coche toutes les cases d'une bonne solution re2020 : passive, sans entretien lourd, sans consommation propre, reconnue nativement par la méthode de calcul et efficace précisément là où la réglementation serre la vis, sur l'eau chaude sanitaire. Elle ne remplacera jamais un générateur performant, mais elle en démultiplie l'intérêt pour un investissement modeste, à condition d'être pensée dès la conception des réseaux.
- L'eau de douche part à l'égout entre 30 et 35 °C : un gisement d'énergie gratuit et renouvelé chaque jour.
- Un échangeur à double paroi préchauffe l'eau froide de 10 °C jusqu'à environ 25 °C, sans mélange des fluides.
- Trois montages reconnus : mitigeur, ballon ou mixte, ce dernier étant le plus performant.
- La re2020 intègre l'équipement directement dans sa méthode de calcul : le gain se lit sur le Cep.
- Privilégiez les produits aux performances justifiées, sous peine de voir l'efficacité plafonnée dans le calcul.
- La douche est le seul poste réellement valorisable ; la baignoire ne s'y prête pas.
