Quels documents fournir pour démarrer une étude thermique re2020 ?
Réponse immédiate
Pour démarrer une étude thermique re2020, vous devez fournir : plans architecturaux complets (masse, niveaux, façades, coupes), descriptif technique des matériaux et équipements (isolation, chauffage, ventilation, menuiseries), caractéristiques des systèmes énergétiques et informations sur la localisation du projet. Ces documents permettent la modélisation précise nécessaire à l'attestation pcmi14.
Introduction : l'importance des documents dans l'étude thermique
La réussite d'une étude thermique re2020 repose entièrement sur la qualité et la précision des documents fournis. Ces éléments constituent la base de données indispensable pour modéliser fidèlement votre projet dans les logiciels de calcul thermique certifiés. La réglementation RE2020 officielle exige une évaluation rigoureuse des performances énergétiques, de l'impact carbone et du confort d'été du bâtiment. Sans informations complètes et exactes, il devient impossible d'évaluer correctement ces critères. La collecte rigoureuse de ces documents en amont évite les retards, les approximations et les erreurs qui pourraient compromettre l'obtention de l'attestation réglementaire. Cette phase préparatoire détermine la fiabilité de l'ensemble du processus d'évaluation thermique et s'inscrit dans l'évolution des différences entre RT2012 et RE2020.

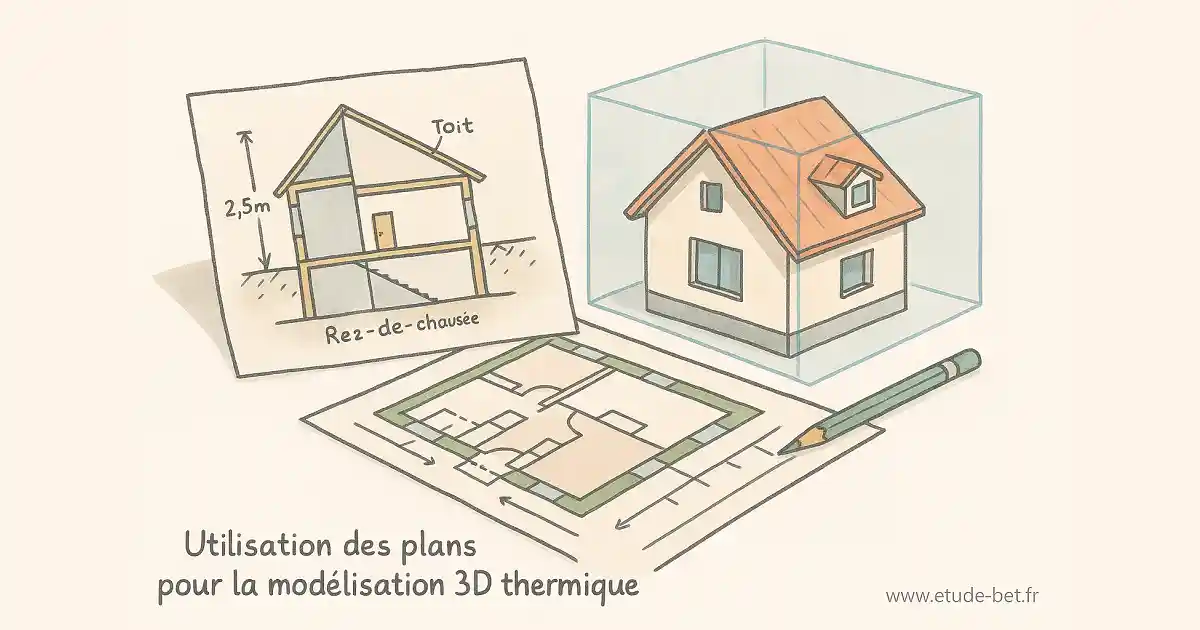

Documents architecturaux essentiels
Les plans architecturaux forment le socle de l'étude thermique en permettant de modéliser précisément l'enveloppe du bâtiment et d'identifier les caractéristiques géométriques influençant les performances énergétiques.
Plan de masse et implantation
Le plan de masse détaille l'implantation du bâtiment sur la parcelle avec les cotes de positionnement, l'orientation par rapport au nord géographique, la topographie du terrain et les masques proches (bâtiments voisins, végétation). Ces informations permettent de calculer précisément les apports solaires et les ombrages portés, éléments déterminants pour le bbio re2020 et le confort d'été.
Plans de niveaux détaillés
Chaque niveau du bâtiment doit être représenté avec la distribution des espaces, les dimensions des locaux, l'épaisseur des murs, la position des cloisons et l'emplacement des équipements techniques. Les surfaces re2020 (surface de plancher, surface thermique) se calculent à partir de ces plans détaillés.
Façades et élévations
Les plans de façades indiquent les dimensions et positions exactes des ouvertures (fenêtres, portes), les matériaux de parement, les protections solaires (volets, casquettes, stores), les éléments de structure apparents et les variations d'aspect. Ces informations alimentent directement le calcul des performances thermiques des menuiseries.
Coupes et volumes
Les coupes transversales et longitudinales précisent les hauteurs sous plafond, les volumes des combles, les pentes de toiture, les niveaux de planchers et l'organisation verticale des espaces. Ces données influencent les calculs de ventilation naturelle et de compacité du bâtiment.
Descriptifs techniques des matériaux
Les caractéristiques techniques des matériaux conditionnent directement les performances thermiques de l'enveloppe et l'impact carbone de la construction. Ces informations doivent être précises et justifiées.
Isolants thermiques
Pour chaque élément isolé (murs, toiture, planchers), il faut préciser le type d'isolant, son épaisseur, sa conductivité thermique (λ), sa résistance thermique (R) et sa position dans la paroi. Les isolants certifiés re2020 bénéficient de données validées facilitant les calculs.
Murs et structure
La composition détaillée des murs (matériau porteur, isolation, parement) avec les épaisseurs, les liaisons entre éléments et le traitement des ponts thermiques. Les matériaux de structure (béton, bois, acier) influencent l'impact carbone et l'inertie thermique du bâtiment.
Toiture et étanchéité
Le système de toiture comprend la charpente, l'isolation, l'étanchéité, la couverture et les éventuels équipements techniques intégrés. La performance de l'isolation de toiture impacte fortement le besoin bioclimatique du bâtiment.
Menuiseries extérieures
Chaque menuiserie doit être caractérisée par ses dimensions, son coefficient de transmission thermique (Uw), son facteur solaire (Sw), son coefficient de transmission lumineuse et sa perméabilité à l'air. Les types de menuiseries (bois, PVC, aluminium) présentent des performances différentes.
Documentation technique des matériaux
Les fiches techniques fabricants, les PV d'essais, les certifications ACERMI ou équivalentes permettent de justifier les caractéristiques déclarées. Cette documentation officielle sécurise les calculs thermiques et évite les contestations ultérieures. Le CSTB Centre Scientifique et Technique du Bâtiment valide les performances des matériaux, tandis que les certifications ACERMI garantissent les performances des isolants.

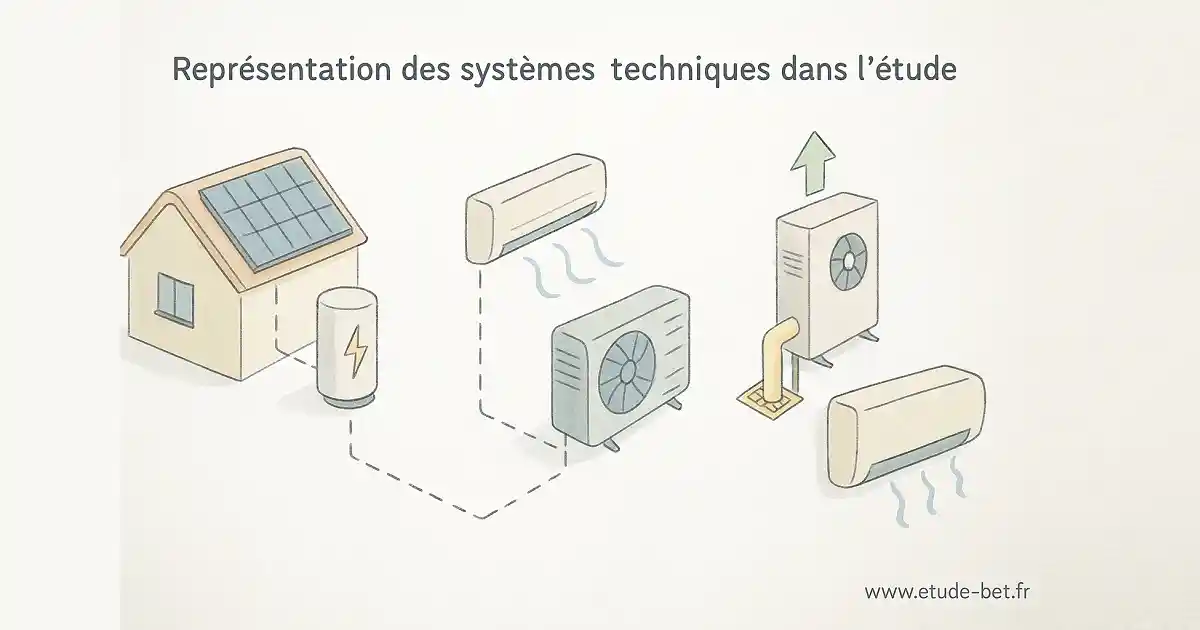

Systèmes énergétiques et équipements
La description complète des systèmes énergétiques permet d'évaluer les consommations et l'impact carbone de l'exploitation du bâtiment selon les critères re2020. Le guide ADEME performance énergétique fournit des recommandations détaillées sur les équipements.
Installation de chauffage
Le système de chauffage doit être décrit précisément : type de générateur (chaudière, pompe à chaleur, poêle), source d'énergie, puissance nominale, rendements ou coefficients de performance (COP), système de distribution (radiateurs, plancher chauffant), régulation et programmation. Le choix du chauffage re2020 influence directement les indicateurs énergétiques.
Production d'eau chaude sanitaire
L'installation d'eau chaude sanitaire comprend le type de générateur (chauffe-eau électrique, thermodynamique, solaire), sa capacité, ses performances énergétiques, le système de distribution et les éventuels systèmes de récupération de chaleur. L'intégration d'énergies renouvelables améliore significativement le bilan énergétique.
Ventilation et qualité d'air
Le système de ventilation re2020 doit être détaillé : type (VMC simple flux, double flux, naturelle), débits, efficacité de récupération de chaleur, consommation des auxiliaires. La ventilation impacte à la fois les consommations énergétiques et le confort d'été.
Refroidissement et climatisation
Si un système de refroidissement est prévu, ses caractéristiques techniques (type, puissance, efficacité énergétique, régulation) doivent être précisées. La re2020 privilégie les solutions de rafraîchissement passif pour limiter les besoins en climatisation active.
Informations complémentaires de localisation
Le contexte géographique et climatique du projet influence les calculs thermiques et détermine les seuils réglementaires applicables.
Zone climatique et altitude
La zone climatique (H1a, H1b, H1c, H2a, H2b, H2c, H2d, H3) détermine les données météorologiques de référence et les seuils réglementaires. L'altitude du terrain module les conditions climatiques et les besoins énergétiques. Ces paramètres sont essentiels pour le calcul des seuils re2020.
Environnement et masques
L'environnement proche (bâtiments voisins, reliefs, végétation) crée des masques solaires influençant les apports gratuits et les risques de surchauffe. La modélisation de ces masques nécessite des informations précises sur leur position, hauteur et distance.
Raccordements aux réseaux
Les possibilités de raccordement aux réseaux (électricité, gaz, chaleur urbaine, assainissement) orientent les choix énergétiques. Le raccordement à un réseau de chaleur renouvelable améliore significativement le bilan carbone du projet.
Documents spécialisés selon les projets
Selon la complexité et les spécificités du projet, des documents complémentaires peuvent être nécessaires pour affiner l'analyse thermique.
Énergies renouvelables
L'intégration d'équipements d'énergies renouvelables (panneaux photovoltaïques, solaire thermique, géothermie) requiert des spécifications techniques détaillées : puissance, rendements, orientation, inclinaison, système de stockage. Ces installations améliorent les indicateurs cep et cepnr.
Matériaux biosourcés
L'utilisation de matériaux biosourcés ou recyclés nécessite une documentation spécifique (FDES, ACV) pour valoriser leur faible impact carbone dans le calcul de l'ic construction. Ces matériaux contribuent positivement au bilan environnemental global.
Systèmes innovants
Les technologies innovantes (récupération de chaleur, stockage d'énergie, domotique) doivent être documentées par des données de performance validées ou des études spécifiques. L'innovation technologique peut apporter des bonus dans les calculs réglementaires.
Exemple de dossier type : maison individuelle
Pour une maison de 130 m² avec pompe à chaleur :
- Plans : masse, rdc, étage, façades, 2 coupes
- Isolation : murs R=4,5, toiture R=8, plancher R=3
- Menuiseries : PVC Uw=1,3 W/m².K, volets roulants
- Chauffage : PAC air/eau COP=4,2, plancher chauffant
- ECS : chauffe-eau thermodynamique 270L
- Ventilation : VMC hygroréglable type B
- Localisation : zone H1c, altitude 250m

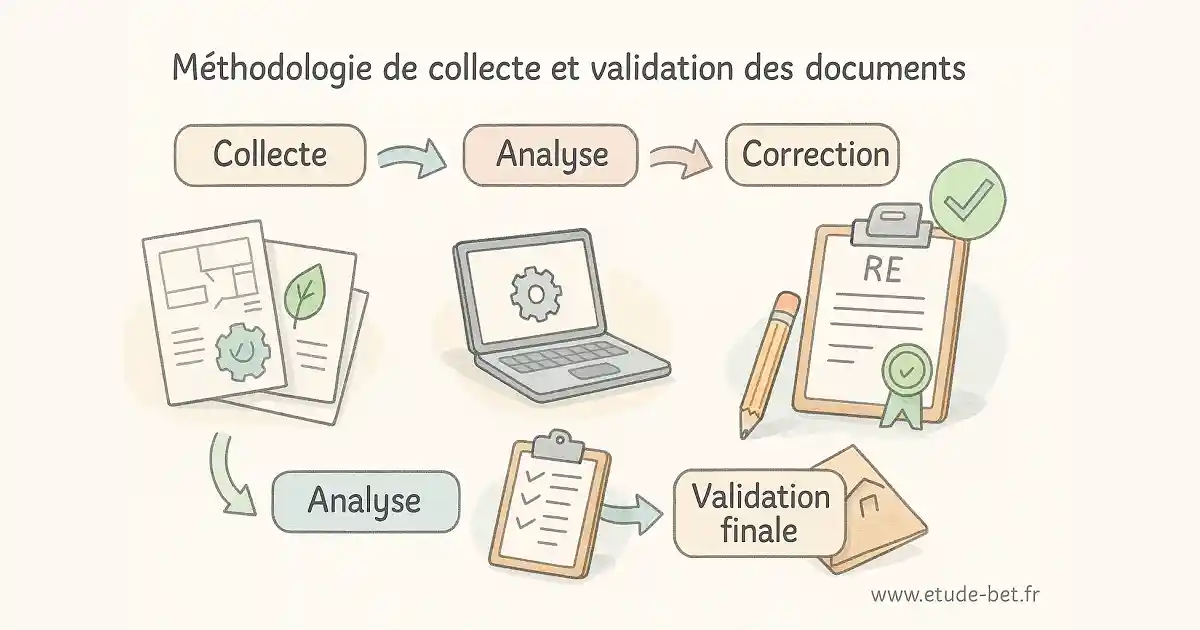

Gestion des documents manquants ou provisoires
Il n'est pas rare qu'un projet ne soit pas entièrement finalisé au moment de débuter l'étude thermique. Des solutions existent pour avancer malgré ces contraintes.
Étude préliminaire sur hypothèses
Lorsque certains éléments ne sont pas définitivement arrêtés, une étude préliminaire peut être réalisée sur la base d'hypothèses cohérentes et conservatives. Cette approche permet d'anticiper les résultats, d'identifier les points critiques et d'orienter les choix techniques en cours de conception.
Mise à jour progressive
L'étude thermique peut être affinée progressivement au fur et à mesure de la finalisation des choix techniques. Cette approche itérative optimise la conception et garantit l'atteinte des objectifs réglementaires. Les modifications mineures ne remettent généralement pas en cause la validité de l'attestation.
Validation finale
Une validation finale de l'étude doit impérativement être effectuée avant le dépôt du permis de construire pour s'assurer de la cohérence entre tous les éléments du projet. Toute modification substantielle après dépôt peut nécessiter une nouvelle attestation. Il est crucial de comprendre les risques de non-conformité RE2020 pour éviter les sanctions administratives.

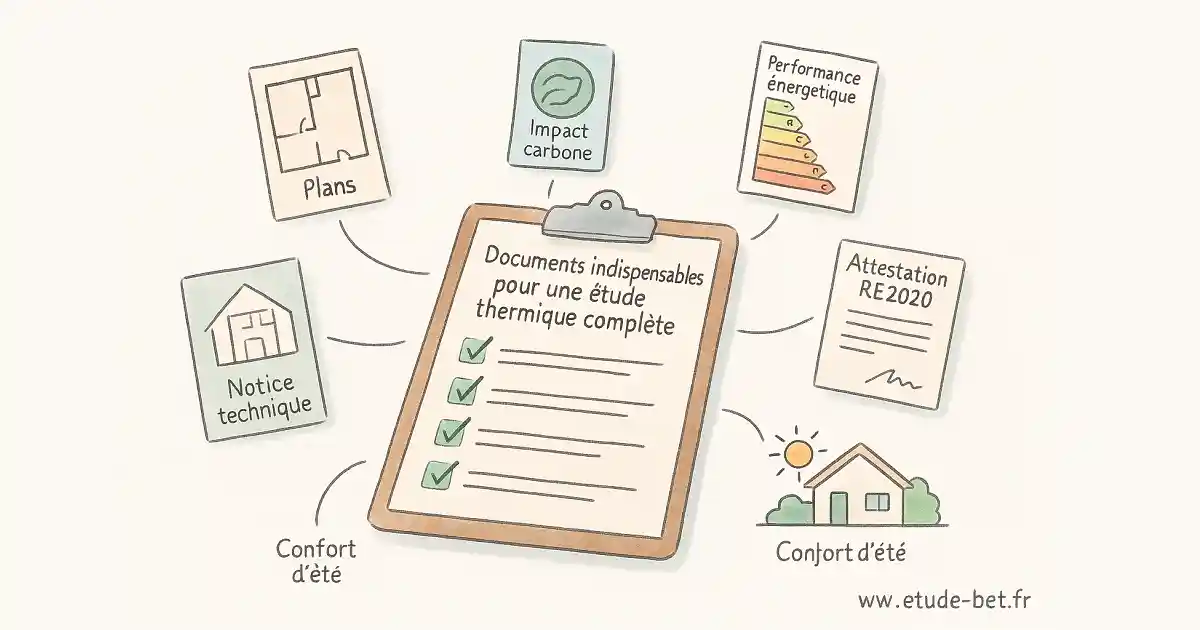

Points clés à retenir
La qualité de l'étude thermique re2020 dépend directement de la précision et de la complétude des documents fournis. Une collecte rigoureuse en amont évite les retards, les approximations et les erreurs coûteuses. Les plans architecturaux, les descriptifs techniques et les caractéristiques des équipements constituent le triptyque indispensable à toute modélisation fiable.
L'anticipation dans la collecte des documents permet d'optimiser les délais d'obtention de l'attestation et de fluidifier le processus administratif. La collaboration étroite entre maître d'ouvrage, architecte et bureau d'études thermiques garantit la cohérence technique du projet.
Les documents techniques servent également de référence pour le suivi de chantier et les contrôles réglementaires. Leur archivage soigneux facilite les interventions ultérieures et les éventuelles mises à jour de l'étude. Investir dans une documentation de qualité, c'est sécuriser l'ensemble du processus constructif.
Besoin d'aide pour préparer votre dossier ?
Nos thermiciens vous accompagnent dans la collecte et la validation de vos documents techniques. Bénéficiez de notre expertise pour optimiser votre projet et accélérer l'obtention de votre attestation re2020.
Demander un devis gratuitSection questions réponses :
Q : Peut-on démarrer une étude thermique re2020 sans avoir tous les documents ?
R : Oui, il est possible de débuter une étude thermique préliminaire sur la base d'hypothèses cohérentes lorsque certains choix techniques ne sont pas définitivement arrêtés. Cette approche permet d'anticiper les résultats et d'identifier les points critiques du projet. Cependant, une validation finale avec l'ensemble des documents réels devra impérativement être effectuée avant le dépôt du permis de construire. Cette méthode itérative optimise la conception et garantit l'atteinte des objectifs réglementaires, tout en évitant les retards dans le processus administratif.
Q : Pourquoi l'orientation du bâtiment est-elle importante pour l'étude thermique ?
R : L'orientation du bâtiment par rapport au nord géographique est essentielle car elle détermine les apports solaires gratuits et les risques de surchauffe. Le plan de masse doit préciser cette orientation ainsi que les masques proches créés par les bâtiments voisins, la végétation ou le relief. Ces informations permettent de calculer précisément les ombres portées sur les façades et les ouvertures, éléments déterminants pour le calcul du bbio et l'évaluation du confort d'été. Une orientation optimisée peut réduire significativement les besoins énergétiques et améliorer les performances thermiques globales du projet.
Q : Quelles informations précises faut-il fournir sur les menuiseries extérieures ?
R : Pour chaque menuiserie (fenêtre, porte-fenêtre, baie vitrée), vous devez fournir les dimensions exactes, le coefficient de transmission thermique Uw en W/m².K, le facteur solaire Sw, le coefficient de transmission lumineuse et la perméabilité à l'air. Le type de matériau (bois, PVC, aluminium) et le type de vitrage (double ou triple) doivent également être précisés. Les protections solaires associées (volets, stores, brise-soleil) nécessitent aussi une description détaillée. Ces caractéristiques techniques sont généralement disponibles dans les fiches produits des fabricants et sont essentielles pour calculer précisément les déperditions thermiques et les apports solaires de l'enveloppe du bâtiment.
Q : Faut-il des documents spécifiques pour valoriser les matériaux biosourcés ?
R : Oui, l'utilisation de matériaux biosourcés ou recyclés nécessite une documentation spécifique pour valoriser leur faible impact carbone dans le calcul de l'ic construction. Il s'agit principalement des fiches de déclaration environnementale et sanitaire (FDES) et des analyses de cycle de vie (ACV) qui quantifient précisément les émissions de gaz à effet de serre liées à la fabrication et au transport des matériaux. Ces documents officiels permettent de bénéficier d'un bonus environnemental dans les indicateurs re2020. Sans cette justification documentaire, les matériaux biosourcés seront comptabilisés avec des valeurs par défaut moins favorables, ce qui pénalisera le bilan carbone global du projet.
Q : Quels documents sont nécessaires pour le système de chauffage ?
R : Le système de chauffage doit être documenté de manière exhaustive : type de générateur (chaudière, pompe à chaleur, poêle), source d'énergie utilisée (gaz, électricité, bois), puissance nominale en kW, rendement pour les chaudières ou coefficient de performance (COP) pour les pompes à chaleur. Vous devez également préciser le système de distribution (radiateurs, plancher chauffant, air pulsé), le type de régulation et la programmation horaire. Les fiches techniques fabricants avec les performances certifiées sont indispensables. Ces informations détaillées permettent de calculer précisément les consommations énergétiques prévisionnelles et l'impact carbone de l'exploitation, deux critères majeurs de la re2020.
Q : La zone climatique influence-t-elle vraiment les calculs thermiques ?
R : Absolument, la zone climatique (H1a, H1b, H1c, H2a, H2b, H2c, H2d, H3) joue un rôle déterminant dans l'étude thermique re2020. Elle définit les données météorologiques de référence utilisées dans les calculs (températures, ensoleillement, vents) et module les seuils réglementaires à respecter. Un même bâtiment avec des caractéristiques identiques aura des performances thermiques différentes selon qu'il se situe en zone H1 (climat rigoureux du Nord et Est) ou en zone H3 (climat méditerranéen). L'altitude du terrain vient également affiner ces paramètres climatiques. Ces informations de localisation sont donc indispensables pour obtenir des résultats de calcul précis et conformes à la réalité du site.
Q : Que se passe-t-il si les documents fournis ne correspondent pas à la réalité du chantier ?
R : Si les documents fournis pour l'étude thermique ne correspondent pas à la réalité de la construction, cela constitue une non-conformité réglementaire qui expose à des sanctions administratives et financières. L'attestation pcmi14 jointe au permis de construire engage la responsabilité du maître d'ouvrage sur la conformité du projet. En cas de contrôle, si des écarts significatifs sont constatés entre l'attestation et la construction réelle, le projet peut être considéré comme non conforme à la re2020. Il est donc crucial de mettre à jour l'étude thermique si des modifications interviennent en cours de conception ou de chantier, et le cas échéant, de produire une nouvelle attestation avant l'achèvement des travaux pour garantir la validité réglementaire du projet.
