Le plancher chauffant hydraulique : confort radiant et performance re2020 réunis sous vos pieds.
En résumé
Un réseau de tubes en polyéthylène noyés dans la chape, de l'eau à 30-35 °C produite par une pompe à chaleur, et voilà : une maison re2020 qui se chauffe (et peut se rafraîchir) par le sol. Le plancher chauffant hydraulique améliore les indicateurs Cep, Cepnr et DH. Il équipe déjà une maison neuve sur deux en France. Ce guide complet vous explique tout.
Par
Claire Montrevault
— Thermicienne, Etude-bet
Quand on pense chauffage en re2020, l'esprit part instinctivement vers la pompe à chaleur. Mais le générateur, aussi performant soit-il, ne fait que la moitié du boulot. L'autre moitié, c'est l'émetteur de chaleur — et là, le plancher chauffant hydraulique règne en maître dans les constructions neuves.
Depuis l'entrée en vigueur de la réglementation environnementale 2020, plus d'une maison individuelle neuve sur deux est équipée d'un plancher chauffant hydraulique. Ce n'est pas un hasard : basse température, confort homogène, compatibilité irréprochable avec la pompe à chaleur, et possibilité de rafraîchissement en été pour maîtriser l'indicateur DH — le plancher chauffant hydraulique coche toutes les cases. Mais comme tout système de chauffage, il demande une conception soignée pour tenir ses promesses. Voici le guide complet.
Qu'est-ce qu'un plancher chauffant hydraulique ?
Le plancher chauffant hydraulique (PCH) est un système de chauffage dit "rayonnant par le sol". Il fonctionne grâce à un réseau de tubes en polyéthylène réticulé (PER) noyés dans une chape de béton ou d'anhydrite, dans lesquels circule de l'eau chauffée à basse température. En construction neuve soumise à la re2020, la température de départ se situe typiquement entre 28 et 35 °C — un régime bien plus doux que les 60-70 °C des anciens radiateurs en fonte.
La chaleur est diffusée par rayonnement depuis toute la surface du plancher. Résultat : une sensation enveloppante, des pieds au chaud, la tête à l'aise, et une absence totale de courant d'air. Ce confort thermique doux n'est pas un argument de vente anodin : il est le signe que l'émission est efficace, homogène et peu énergivore.

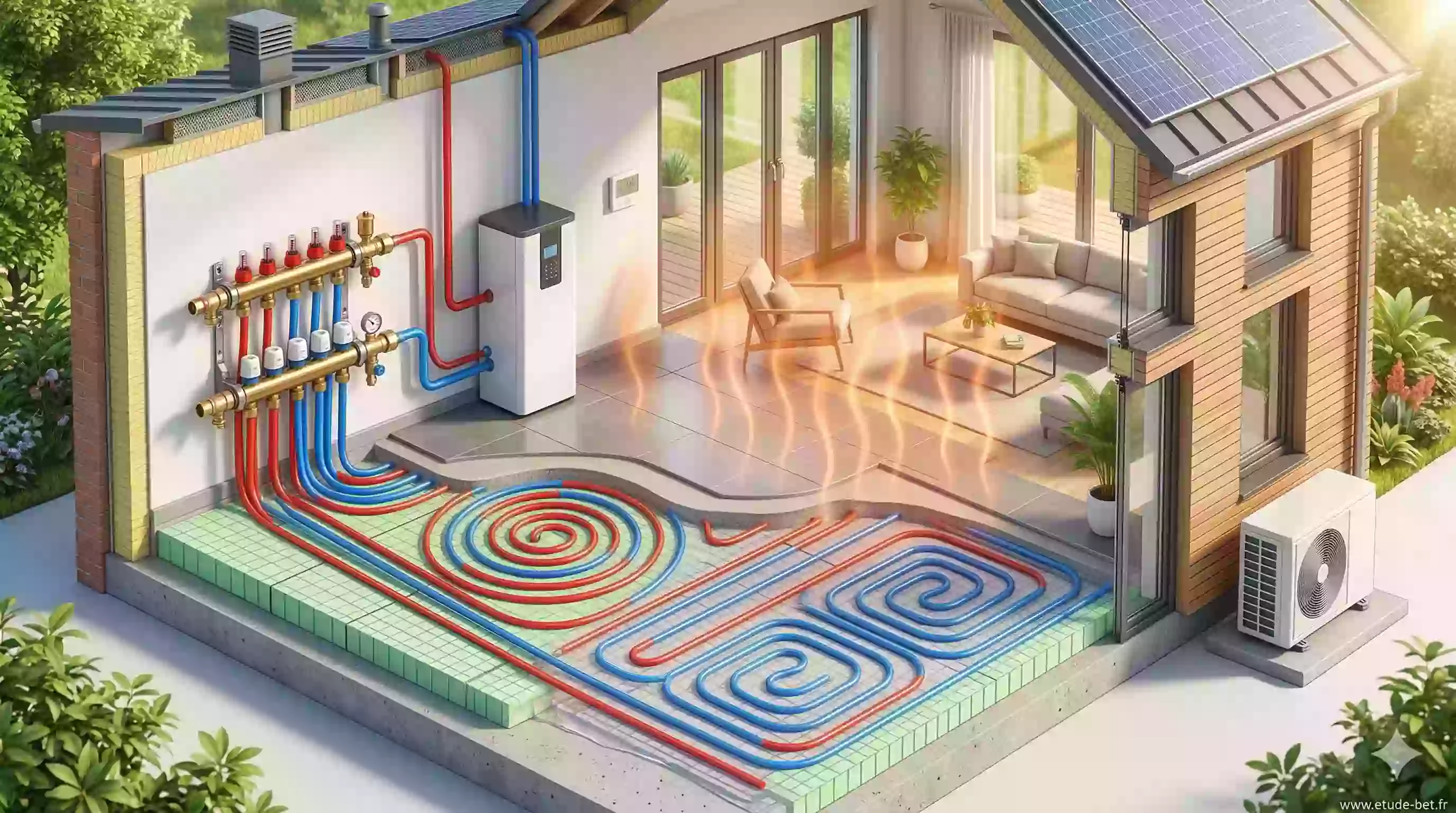

Schéma d'une boucle de plancher chauffant hydraulique : les tubes PER sont disposés en escargot ou en serpentin, avec un collecteur qui distribue et régule le débit.
Les tubes PER forment des "boucles" dont la longueur recommandée ne dépasse généralement pas 80 à 100 mètres pour limiter les pertes de charge. Un collecteur hydraulique, installé dans un tableau de distribution, répartit l'eau entre les différentes boucles — correspondant chacune à une zone de la maison (salon, chambres, salle de bains). Chaque boucle peut être équilibrée et régulée indépendamment.
Deux variantes principales existent : le plancher chauffant hydraulique classique (chauffage seul) et le plancher chauffant-rafraîchissant basse température (PCRBT), qui permet en plus de faire circuler de l'eau légèrement fraîche en été. C'est cette seconde version qui prend tout son sens face à l'indicateur DH de la re2020, comme nous le verrons plus loin.
La mise en œuvre est encadrée par le CSTB et le DTU 65.14 "Exécution de planchers à eau chaude", un document de référence révisé en 2023, qui précise les règles de conception, de pose, d'essai d'étanchéité et de mise en service. Selon la Fédération française du bâtiment, ce DTU est la bible de tout plombier-chauffagiste sérieux intervenant sur un chantier re2020.
Pourquoi la re2020 plébiscite-t-elle le plancher chauffant ?
La re2020 impose deux grandes contraintes énergétiques : un seuil de Cepnr très restrictif (qui pousse à minimiser la part d'énergie non renouvelable), et un indicateur Ic énergie qui pénalise lourdement les énergies fossiles. Pour y répondre, les constructeurs se sont quasi unanimement tournés vers la pompe à chaleur. Et la PAC, pour fonctionner à son meilleur niveau, adore travailler à basse température.
C'est là que le plancher chauffant entre en scène comme le meilleur allié de la PAC. Une pompe à chaleur air/eau reliée à des radiateurs haute température (60-70 °C) voit son COP (coefficient de performance) chuter à 2,5 voire moins. La même PAC alimentant un plancher chauffant à 32-35 °C peut atteindre un COP saisonnier (SCOP) de 4 à 5. Concrètement, pour chaque kWh électrique consommé, la PAC produit 4 à 5 kWh de chaleur utile.
Ce gain de rendement se traduit directement dans les indicateurs Cep et Cepnr du calcul re2020 : moins la PAC consomme d'électricité, meilleures sont les valeurs calculées. Selon une étude comparative menée par le Cerema, une solution PAC + plancher chauffant rafraîchissant affiche un impact carbone d'environ 100 kg eqCO₂/m² sur 50 ans, contre environ 450 kg eqCO₂/m² pour une chaudière gaz avec radiateurs haute température. Soit quatre fois moins — de quoi faire pâlir les vieux convecteurs en fonte.
L'ADEME et l'AFPAC (Association française pour les pompes à chaleur) soulignent régulièrement que la combinaison PAC + émetteur basse température est le duo le plus efficace pour valider les seuils re2020 dans les maisons individuelles.
Quels indicateurs re2020 sont impactés par le plancher chauffant ?
Le plancher chauffant hydraulique n'est pas directement saisi comme paramètre dans le moteur de calcul re2020 (méthode Th-BCE). C'est la température de départ du réseau de chauffage, ainsi que le type de générateur associé, qui entrent dans l'équation. Voici comment les principaux indicateurs réagissent :
Cep — consommation d'énergie primaire
En travaillant à basse température, la PAC affiche un meilleur SCOP (rendement saisonnier), ce qui réduit les consommations électriques annuelles du bâtiment. Le Cep s'améliore en proportion directe. Un SCOP de 4 au lieu de 2,5 peut représenter une réduction du Cep de 25 à 30 % sur le poste chauffage — un gain non négligeable pour respecter les seuils re2020.
Cepnr — énergie primaire non renouvelable
Même logique. La part renouvelable d'une PAC est estimée à environ 75 % dans le calcul re2020 (coefficient de conversion électricité vers énergie primaire de 2,3 kWhep/kWh). Moins la PAC consomme d'électricité grâce à son bon COP, plus le Cepnr baisse et plus on s'éloigne des seuils réglementaires avec une marge confortable.
DH — degrés-heures de confort d'été
C'est sur cet indicateur que la version rafraîchissante du plancher chauffant brille le plus. Un indicateur DH trop élevé rend le projet non conforme à la re2020. Le plancher chauffant-rafraîchissant peut réduire cet indicateur de 80 à 95 % par rapport à une maison sans rafraîchissement actif — notamment dans les zones climatiques H2 et H3 où les étés sont chauds.
Ic construction
Les tubes PER et la chape du plancher contribuent à l'Ic construction (impact carbone des matériaux). Leur empreinte est modeste comparée aux gains énergétiques. En revanche, une dalle mal isolée constitue un pont thermique périphérique pénalisant le Bbio. C'est pourquoi l'isolation du plancher bas est un point d'attention critique — cf. section dédiée ci-dessous.

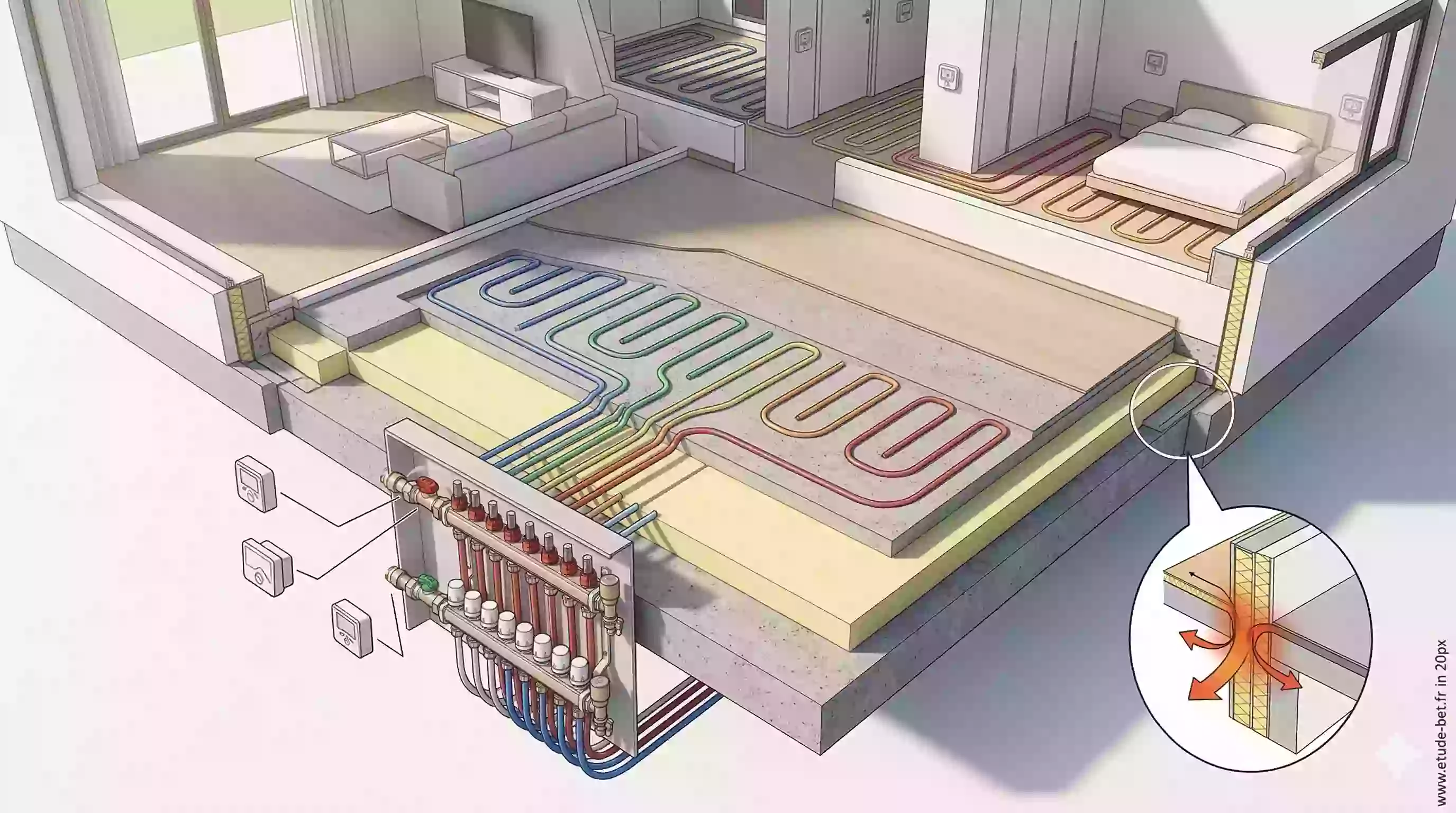

Le collecteur hydraulique distribue et équilibre le débit entre les différentes boucles de plancher chauffant. Chaque zone de la maison est régulée indépendamment.
Plancher rafraîchissant et indicateur DH : le duo gagnant de l'été
L'indicateur DH mesure l'inconfort thermique lié aux surchauffes estivales. La re2020 fixe deux seuils : 1 250 degrés-heures (confort optimal) et 1 750 degrés-heures (seuil réglementaire maximum). Au-delà, le projet est non conforme. Dans les zones climatiques H3 (Méditerranée) et même H2d (Rhône-Alpes, Garonne), ce seuil est de plus en plus difficile à tenir avec les seules protections solaires passives.
Le plancher chauffant-rafraîchissant basse température (PCRBT) est la réponse active la plus efficace à cette contrainte. Il fait circuler dans les mêmes tubes, en été, de l'eau à 16-18 °C (jamais sous le point de rosée pour éviter la condensation). Le plancher absorbe doucement la chaleur par rayonnement froid, sans aucun courant d'air, sans bruit de climatiseur. L'effet est progressif et homogène — une fraîcheur "naturelle" que les occupants apprécient immédiatement.
L'association PCRBT + géocooling (capteurs géothermiques enterrés) pousse l'efficacité encore plus loin. La fraîcheur du sol naturel est transférée directement au plancher sans compresseur, pour une consommation électrique quasi nulle. Dans les zones H3 les plus chaudes, les études menées par des bureaux d'ingénierie spécialisés montrent que le DH peut être ramené sous 50 heures à 27 °C — un niveau de confort exceptionnel. L'UNICLIMA (syndicat des équipements de génie climatique) publie régulièrement des données sur les performances de ces installations en conditions réelles.
Attention : la version rafraîchissante du plancher doit impérativement être modélisée dès l'étude thermique re2020. Elle n'améliore pas automatiquement l'indicateur DH si elle n'est pas correctement paramétrée dans le logiciel de calcul. C'est le rôle du bureau d'études thermiques d'intégrer ce système, de vérifier la cohérence avec la VMC et de valider la conformité aux seuils. Pour aller plus loin sur la problématique de condensation en plancher rafraîchissant, consultez l'article dédié sur ce site.
L'isolation du plancher bas : le point critique que personne ne veut rater
Un plancher chauffant sans isolation performante, c'est comme chauffer le sous-sol de la maison plutôt que le salon. En re2020, les résistances thermiques requises pour les planchers bas sont nettement plus élevées que ce qu'impose le DTU 65.14 : entre 3,5 et 5 m².K/W selon la zone climatique et la nature du support (terre-plein, vide sanitaire, sous-sol non chauffé), contre un minimum de 2,1 m².K/W dans le DTU.
En pratique, on utilise des panneaux isolants en polystyrène expansé (PSE) ou extrudé (XPS) haute densité de classe SC1 (résistance à la compression adaptée au plancher chauffant), posés sur la dalle avant coulage de la chape. L'épaisseur requise varie entre 10 et 18 cm selon les matériaux et la zone climatique. Une chape fluide anhydrite est souvent préférée pour les grandes surfaces, grâce à sa conductivité thermique élevée et son enrobage parfait des tubes, qui améliore la réactivité du système.
La bande de désolidarisation périphérique (5 à 8 mm d'épaisseur, en mousse polyuréthane ou polyéthylène) est obligatoire sur tout le pourtour de la dalle et autour des huisseries. Elle joue deux rôles : absorber la dilatation de la chape lors des variations de température, et interrompre le pont thermique périphérique qui pèserait directement sur le Bbio et le Cep du bâtiment.
Le portail officiel rt-re-bâtiment met à disposition les fiches Th-Bat permettant de calculer précisément les ponts thermiques de liaison en pied de mur pour chaque solution constructive. Leur consultation est indispensable pour tout bureau d'études sérieux.

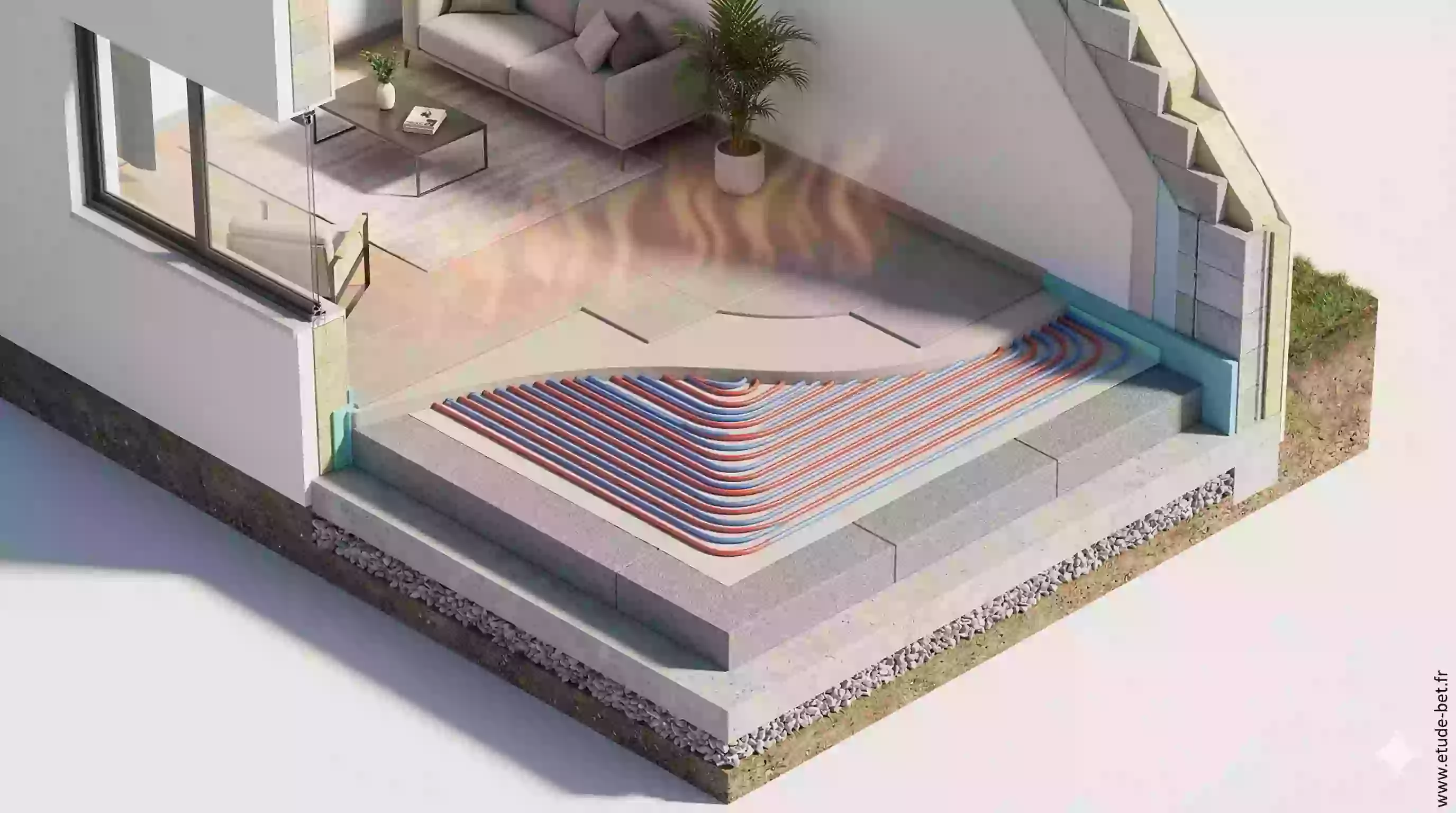

Coupe schématique d'un plancher bas avec plancher chauffant : l'isolant (R ≥ 3,5 m².K/W en re2020) est posé avant coulage de la chape, avec bande périphérique obligatoire.
Dimensionnement et mise en œuvre : les règles à connaître
Un plancher chauffant hydraulique mal dimensionné, c'est le froid aux pieds en janvier — ou une dalle à 30 °C qui dépasse les seuils réglementaires de sécurité. Le dimensionnement doit être réalisé pièce par pièce, en tenant compte des déperditions thermiques de chaque local (calculées lors de l'étude thermique), de l'inertie de la dalle, de la puissance spécifique d'émission (en W/m²) et de la résistance thermique du revêtement de sol.
Les principales règles à respecter (issues du DTU 65.14 et des recommandations du programme Qualité Construction) :
- La température maximale de surface du plancher ne doit pas dépasser 28 °C dans les zones occupées (29 °C en salle de bains).
- La température de départ de l'eau ne doit pas dépasser 50 °C (dispositif de sécurité obligatoire, aquastat à réarmement manuel).
- L'écartement entre les tubes (le "pas") varie de 10 à 30 cm selon la puissance à émettre. Devant les baies vitrées, on resserre le pas pour créer une "zone marginale" plus puissante.
- La longueur maximale d'une boucle est généralement de 80 à 100 m pour éviter un déséquilibre hydraulique.
- Un essai d'étanchéité hydraulique sous pression (2 fois la pression de service, pendant 2 heures minimum) est obligatoire avant coulage de la chape.
- La mise en chauffe progressive de la chape neuve est impérative : montée en température de 5 °C/jour jusqu'à 25 °C, palier maintenu 4 jours, avant montée à la température de service. Ce protocole est défini par le DTU et les Avis Techniques des fabricants de chapes.
Sur le plan réglementaire, la réglementation française via l'arrêté du 4 août 2021 (re2020) ne prescrit pas la température de départ à saisir dans le calcul : c'est l'étude thermique qui la fixe en cohérence avec les équipements déclarés. Un écart entre la valeur déclarée à l'étude et la réalité du chantier peut conduire à une non-conformité à l'attestation de fin de chantier.
Exemples concrets : deux maisons, deux stratégies
Maison individuelle de 110 m² en zone H1b (Île-de-France)
Maison à ossature bois, Bbio max = 63 points. Le maître d'ouvrage opte pour une PAC air/eau 6 kW + plancher chauffant hydraulique sur RDC (90 m²) + radiateurs à eau basse température à l'étage (20 m²). La température de départ du plancher est déclarée à 35 °C dans le calcul re2020.
Résultats de l'étude thermique : Bbio = 47 (conforme), Cep = 68 kWhep/m²/an (conforme, seuil = 80), Cepnr = 31 kWhep/m²/an (conforme, seuil = 43), DH = 420 (très confortable, seuil bas = 1 250). L'indicateur DH bénéficie de la conception bioclimatique de la maison (protections solaires, orientation) sans nécessiter de rafraîchissement actif.
Le plancher chauffant est alimenté via un collecteur 6 circuits avec têtes thermostatiques motorisées. Le coût de l'installation (tubes, collecteur, chape anhydrite, isolation) représente environ 8 500 € HT pour cette surface — soit environ 94 €/m² de surface chauffée.
Maison individuelle de 130 m² en zone H3 (Montpellier)
Maison en béton banché, exposée plein sud avec grandes baies vitrées. Le DH est l'indicateur critique du projet : l'étude thermique initiale sans rafraîchissement donnait DH = 1 680 (proche du seuil de tolérance de 1 750). Le maître d'ouvrage opte pour un PCRBT (plancher chauffant-rafraîchissant) + géocooling via sonde géothermique verticale de 80 m, couplé à une PAC géothermique 8 kW.
Résultats après intégration du rafraîchissement dans l'étude : DH = 320 (nettement sous le seuil de confort de 1 250), Cep = 59 kWhep/m²/an, Cepnr = 19 kWhep/m²/an. La PAC géothermique fonctionne aussi bien en mode chaud qu'en mode rafraîchissement passif, avec une consommation électrique estivale quasi nulle.
Le surcoût du PCRBT par rapport à un PCH classique est d'environ 1 500 à 2 500 € HT pour l'installation. La sonde géothermique représente un investissement supplémentaire de 5 000 à 8 000 € HT selon la géologie du terrain. Un choix de chauffage qui se justifie pleinement dans les zones à été chaud.

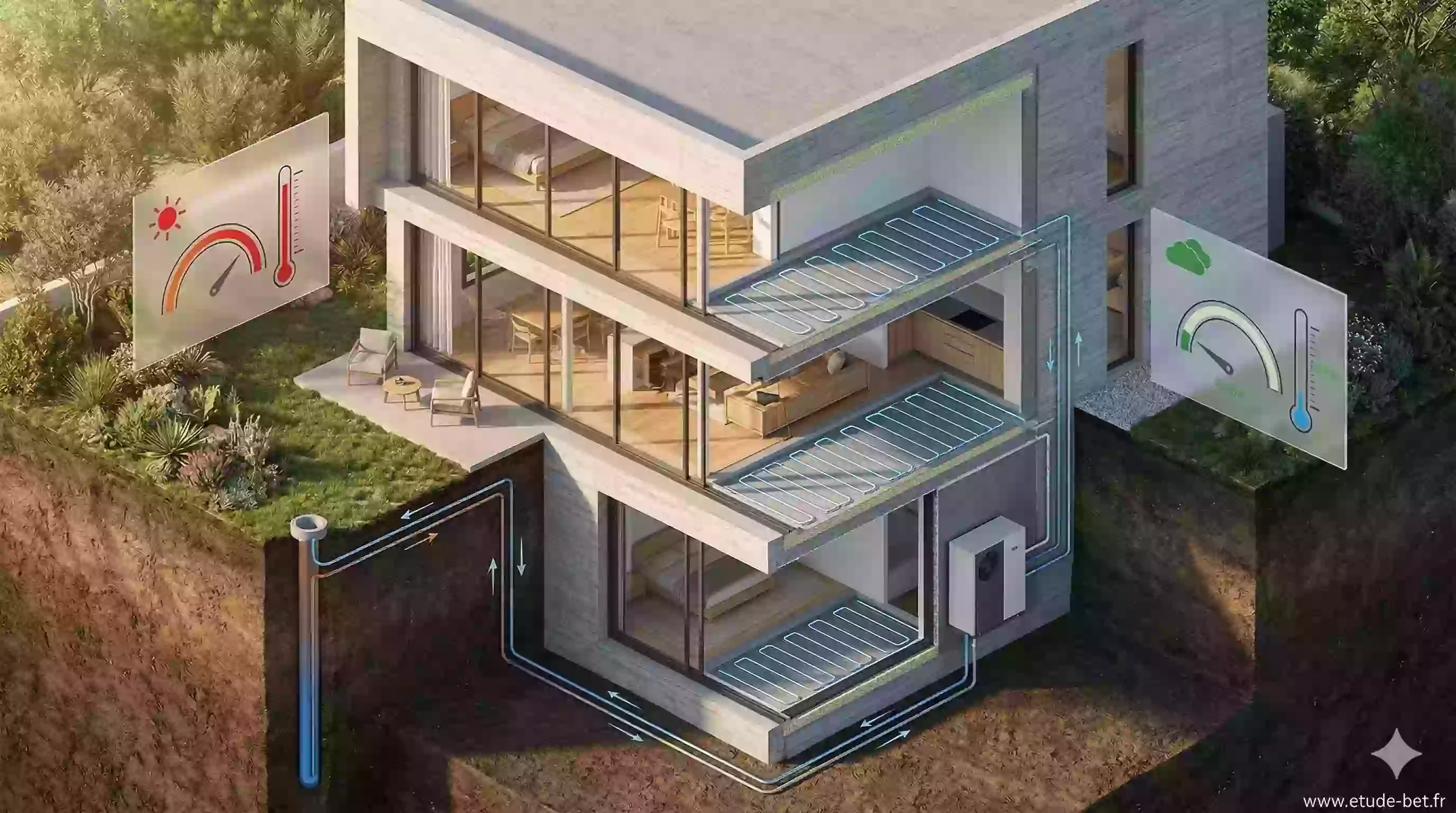

Le plancher chauffant-rafraîchissant (PCRBT) est particulièrement efficace dans les zones climatiques H3 pour maîtriser l'indicateur DH de la re2020.
Avantages, inconvénients et ordre de grandeur des coûts
Comme toujours en thermique du bâtiment, rien n'est parfait — et le plancher chauffant hydraulique ne fait pas exception. Voici un bilan objectif pour guider votre réflexion.
Les avantages : confort thermique homogène et rayonnant (sensation de chaleur douce sans air sec), compatibilité optimale avec la PAC basse température (amélioration du SCOP et des indicateurs Cep/Cepnr), possibilité de rafraîchissement estival actif (DH), aucun encombrement au mur (pas de radiateurs), durée de vie très longue (les tubes PER sont garantis 50 ans ou plus), entretien minimal. Le label Effinergie et les organismes de certification comme Qualitel reconnaissent le plancher chauffant hydraulique comme une solution de référence en construction à basse consommation.
Les inconvénients : inertie thermique élevée (la dalle met plusieurs heures à monter en température après une coupure), moins adapté aux pièces avec un revêtement de sol à forte résistance thermique (parquet épais, moquette), nécessite une conception soignée pour éviter la surchauffe (surtout avec de grandes baies vitrées mal protégées), intervention en cas de fuite dans la chape délicate et coûteuse (même si rare avec les tubes PER modernes). Par ailleurs, la mise en chauffe de la chape neuve impose un délai d'environ 3 à 4 semaines avant utilisation normale.
Coûts indicatifs (fourniture et pose, hors PAC et hors isolation) : entre 60 et 110 €/m² pour un plancher chauffant hydraulique standard. La version rafraîchissante (PCRBT) représente un surcoût de 1 500 à 2 500 € sur l'ensemble de l'installation. Ces ordres de grandeur sont donnés à titre indicatif et varient selon la région, le nombre de boucles et le type de chape. Le site Batiactu et les publications de Le Moniteur proposent régulièrement des comparatifs de coûts actualisés pour les équipements de génie climatique.
Points clés à retenir
Le plancher chauffant hydraulique en re2020 — ce qu'il faut retenir :
- Le plancher chauffant hydraulique est l'émetteur de chaleur le plus répandu en construction neuve re2020 : il équipe une maison sur deux.
- Il fonctionne à basse température (30-35 °C), ce qui booste le COP de la PAC et améliore directement les indicateurs Cep et Cepnr.
- La version rafraîchissante (PCRBT) réduit l'indicateur DH de 80 à 95 %, un atout majeur dans les zones H2 et H3.
- L'isolation du plancher bas doit atteindre R ≥ 3,5 m².K/W en re2020 (bien au-delà du DTU 65.14). Ne pas le négliger au stade de l'étude thermique.
- Le dimensionnement est obligatoirement réalisé pièce par pièce. La température de surface ne doit pas dépasser 28 °C.
- La mise en chauffe progressive de la chape neuve est imposée par les DTU et fabricants : ne pas ignorer ce protocole pour éviter fissures et décollements.
- Dans tous les cas, l'étude thermique re2020 doit déclarer la température de départ du réseau et le type d'émetteur pour que le calcul soit cohérent avec la réalité du chantier.
